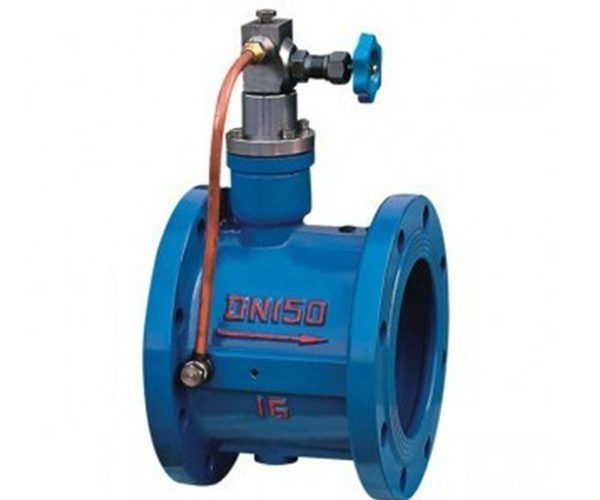

HH46X、HH48X、HH49X微阻缓闭止回阀
微阻缓闭止回阀产品概述
HH46X、HH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。
微阻缓闭止回阀主要技术参数
公称压力：1.0～2.5MPa
公称通经：40～1000mm
缓闭时间：3～60秒
适用介质：清水、污水、海水
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、微阻缓闭止回阀主要零部件材料
|
零件名称
|
阀体
|
阀瓣
|
阀杆、油缸、活塞
|
弹簧
|
阀座
|
|
材料
|
灰铸铁、铸钢
|
碳钢
|
不锈钢 |
不锈钢
|
丁腈橡胶 |
四、微阻缓闭止回阀主要外形连接尺寸
| DN（mm) |
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
140
|
150
|
170
|
180
|
190
|
200
|
210
|
230
|
250
|
270
|
290
|
310
|
330
|
350
|
390
|
430
|
470
|
510
|
550
|
|
H
|
200
|
215
|
225
|
235
|
280
|
290
|
310
|
350
|
415
|
450
|
480
|
550
|
585
|
640
|
720
|
780
|
840
|
990
|
1050
|
|
H1
|
88
|
98
|
108
|
118
|
130
|
148
|
172
|
210
|
240
|
264
|
297
|
324
|
351
|
379
|
434
|
491
|
549
|
600
|
655
|
