Q41F46衬氟球阀

Q41F46衬氟球阀

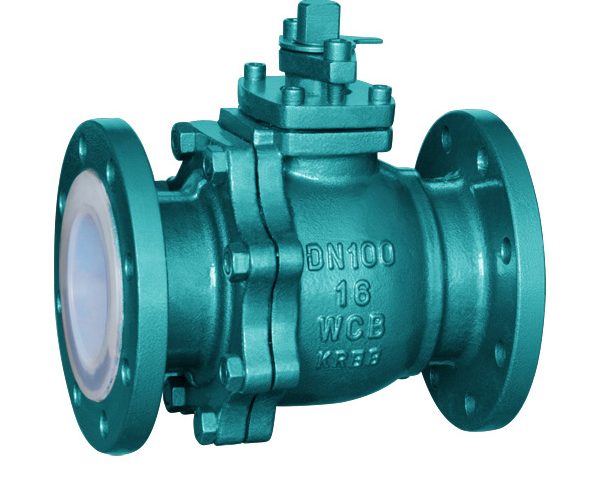

球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.本厂球阀系列为Q41型,为对开二片结构形式.
1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。
3、采用全塑料衬里工艺,耐介质的强腐蚀。
衬氟球阀设计规范
衬氟球阀主要零部件材料表
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体/阀杆 | WCB | CF8 | CF8M | CF3 | CF3M | |
3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
6 | 支架 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
7 | 螺栓 | 35 | Cr17Ni2 | 1Cr18Ni2 | |||
8 | 紧固螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
9 | 操作手柄 | WCB | WCB | WCB |

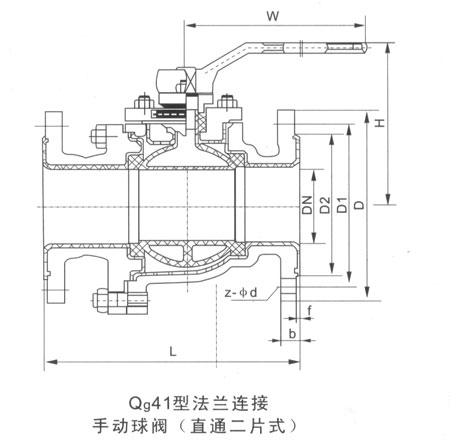

衬氟球阀主要外形和连接尺寸
公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | ||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
PN1.6MPa | ||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 130 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 140 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 222 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 305 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 356 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 394 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
