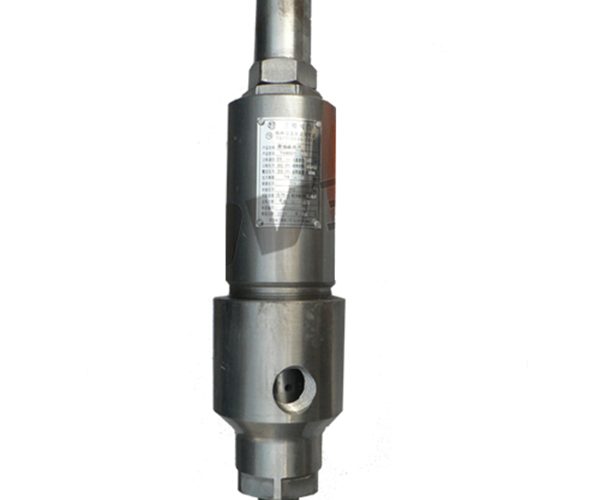

AQ空压机安全阀
AQ空压机安全阀
AQ空压机安全阀系列适用于工作温度≤200℃的空气，系空压机专用安全阀，当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。型号： AQ 口径： DN20-25 压力： 1.6MPa-4.0MPa 材质： 铸钢、碳钢、不锈钢

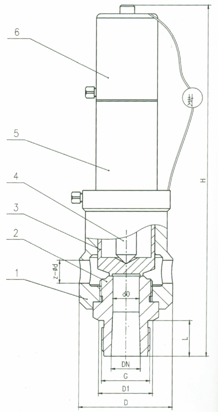

AQ空压机安全阀外形尺寸和连接尺寸
|
公称通径
|
尺寸
|
||||||
|
do
|
G
|
D
|
D1
|
Z-?d
|
L
|
H
|
|
|
20
|
17
|
G1"
|
62
|
44
|
4-17
|
25
|
220
|
|
25
|
20
|
M36×2
|
70
|
50
|
4-20
|
28
|
226
|
AQ空压机安全阀主要零部件材料
|
NO. |
AQ系列空压机安全阀零件名称
|
AQ-20材料
|
|
1
|
阀体
|
2Cr13
|
|
2
|
阀座
|
2Cr13
|
|
3
|
阀瓣
|
2Cr13
|
|
4
|
阀杆
|
2Cr13
|
|
5
|
阀盖
|
ZG230-450
|
|
6
|
阀帽
|
ZG230-450
|
