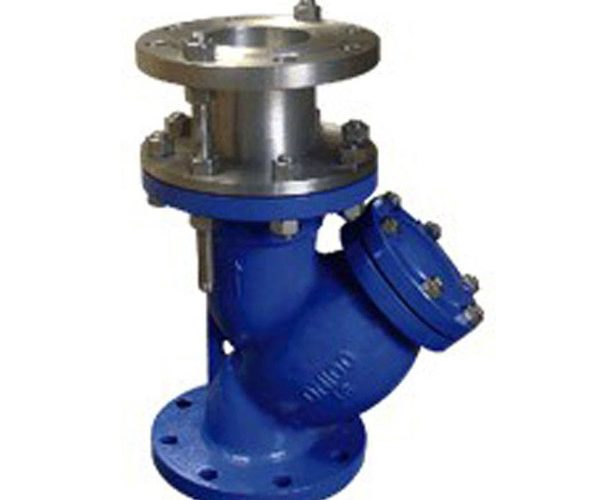

Y型拉杆伸缩过滤器
YSTF(Y型)拉杆伸缩过滤器
Y型拉杆伸缩过滤器,伸缩过滤器,过滤器本公司生产的Y型拉杆伸缩过滤器是Y型过滤器与伸缩接头组合，主要用于高层建筑、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，便于清除杂物或安装拆卸以保证阀类或设备之正常使用。
YSTF拉杆伸缩过滤器主要叁数:
|
型 号 |
公称压力 |
耐压试验压力 |
工作压力 |
|
YSTF-10 |
1.0 |
1.1 |
1.0 |
|
YSTF-16 |
1.6 |
1.76 |
1.6 |
YSTF拉杆伸缩过滤器主要零部件:
|
零件名称 |
管体 |
滤网 |
伸缩拉杆 |
O形圈 |
|
材料 |
灰铸铁或 |
不锈钢 |
碳钢镀锌 |
丁腈橡胶 |

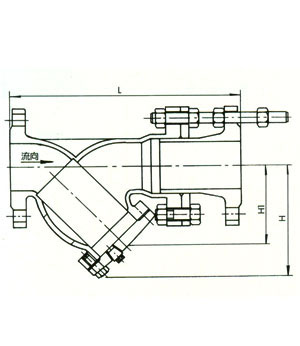

YSTF拉杆伸缩过滤器主要尺寸:
|
公称通径 |
L |
H1 |
H |
|
50 |
300 |
155 |
195 |
|
65 |
320 |
183 |
245 |
|
80 |
380 |
210 |
295 |
|
100 |
430 |
250 |
344 |
|
125 |
500 |
305 |
415 |
|
150 |
550 |
358 |
485 |
|
200 |
650 |
450 |
602 |
|
250 |
775 |
503 |
710 |
|
300 |
900 |
578 |
815 |
|
350 |
1025 |
598 |
844 |
|
400 |
1150 |
618 |
872 |
