175H48Y/H空排止回阀 – 浙江尼威流体控制有限公司
175H48Y/H空排止回阀
175H48Y/H空排止回阀概述:
175H48Y/H空排止回阀 175H48Y/H空排止回阀,空排止回阀,止回阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
175H48Y/H空排止回阀，主要用于火电厂给水泵出口处。配合水泵小流量再循环阀工作，维持系统的安全运行。
空排止回阀动作原理如下：
打开出口阀，给水泵启动，给水达到一定的压力后，阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀
片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵小流量。当停泵时，
阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。

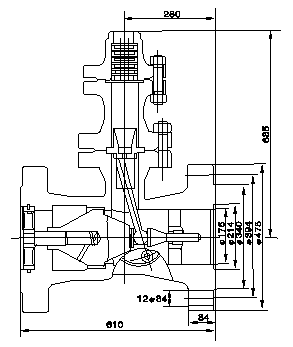

空排止回阀结构图:
| 公称压力 PN/MPa | 壳体试验压力 Ps/MPa | 工作压力 PN/MPa | 适用介质 | 工作温度/℃ |
| 20．O | 30．O | 20．O | 水 | ≤160 |
|
零件名称 |
材料 |
|
阀体、定位轮、连接法兰、排气法兰、法兰盖 |
碳素铸钢 |
|
导向轴、拔叉、轴套、滑块、排放套、排气盘 |
不锈钢 |
|
螺栓、螺柱 |
铬钼钢 |
|
衬套 |
铸铝青铜 |
|
阀瓣、阀瓣体、阀瓣轴、连接叉、螺母 |
优质碳素钢 |
