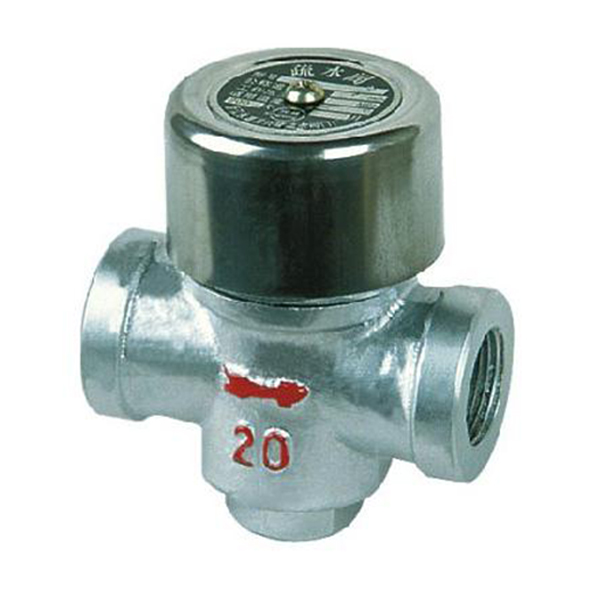

CS19H/W热动力圆盘式蒸汽疏水阀 热动力圆盘式蒸汽疏水阀 结构特点：
1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤器和排污。
3、该阀动作灵敏可靠，排水量大。
热动力圆盘式蒸汽疏水阀 工作原理：
    本疏水阀 是利用热动力学特性， 当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。

热动力圆盘式蒸汽疏水阀 主要零件材料
Materal For Main Parts
  主要零件Main Part 阀体Body 阀盖Donnet 阀片Picture 阀帽 材料 Material 铸钢 铸钢 不锈钢Stainless Steel 不锈钢
  热动力圆盘式蒸汽疏水阀 主要外型及连接尺寸
Main External And Connecting Dinensions 产品型号Produstion Type DN 尺寸（mm）Dimensions 螺纹连接 承插焊连接 法兰连接 L H L H d1 t L H D D1 D2 b f Z-φd CS19H 16 C 25 40   CS69H 16 C 25 40   CS49H 16 C 25 40 15 90 80 75 80 23 7 150 110 95 65 45 14 2 4-φ14 20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-φ14 25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-φ14 32 120 138 120 138 42 12 230 138 135 100 78 16 2 4×φ18 40 120 148 120 148 52 12 230 148 145 110 85 16 3 4×φ18 50 140 163 140 163 62 12 230 163 160 125 100 16 3 4×φ18 65 / / / / / / 250 185 180 145 120 18 3 4×φ18 80 / / / / / / 280 285 195 160 135 20 3 8×φ18 100 / / / / / / 310 315 215 180 155 20 3 8×φ18 CS19H-16Z
CS49H-16Z 15 90 80 75 80 23 7 150 110 95 95 45 14 2 4-φ14 20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-φ14 25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-φ14
