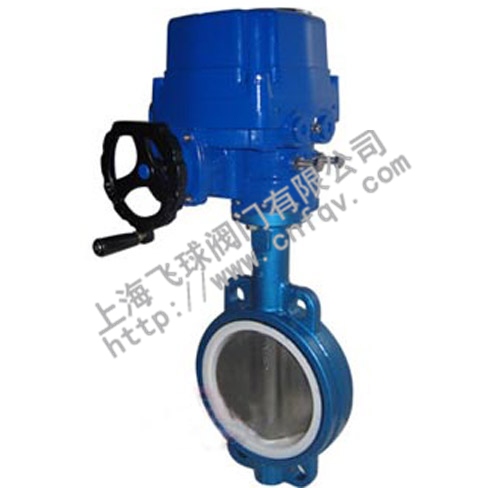

电动软密封蝶阀 D971F

电动软密封蝶阀 D971F

电动软密封蝶阀D971F由四氟密封蝶阀和不锈钢阀板、阀杆构成，适用于温度≤150℃，弱腐蚀或介质洁净度有一定要求的工况下使用。

SKU： 84a274db57d5 分类： 标签：

描述

电动软密封蝶阀 D971F

　　一、产品概述

　　D971F 电动软密封蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成，适用于温度≤150℃，弱腐蚀或介质洁净度有一定要求的工况下使用。高温高压工况可选用三偏心硬密封阀 ，订货时要予以注明即可。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。电动蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流的作用。

      D971F 主要特点为：

　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　2、操力矩小，操作方便，省力灵巧。

　　3、可以任何位置安装，维修方便。

　　4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

　　5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

　　采用标准：

　　设计标准：GB/T2238-1989

　　法兰连接尺寸: GB/T9113.1-2000; GB/T9115.1-2000;

　　结构长度: GB/T12221-1989

　　压力试验: GB/T13927-1992; JB/T9092-1999

　　二、主要零部件材料

零件名称

阀体、蝶板

阀杆

密封圈

填料

材料

灰铸铁
球墨铸铁
铸钢
不锈钢

中碳钢
不锈钢（2Cr13）
1Cr18Ni9Ti

丁睛橡胶
乙丙橡胶
聚四氟乙烯
氟橡胶

柔性石墨

中线对夹式软密封蝶阀


　　三、主要外形与连接尺寸

公称
通径
（DN）
主要尺寸 法兰尺寸和螺栓规格
0.6MPa 1.0MPa 1.6MPa
L H1 H2 D1 n-φM D1 n-φM D1 n-φM
50 43 80 160 110 4-φ14 120 4-φ18 125 4-φ18
65 46 88 175 130 4-φ14 136 4-φ18 145 4-φ18
80 46 96 180 150 4-φ118 160 4-φ18 160 4-φ18
100 52 114 200 170 4-φ18 185 4-φ18 180 4-φ18
125 56 128 213 200 4-φ18 215 4-φ18 210 4-φ18
150 56 140 225 225 4-φ18 238 4-φ22 240 4-φ22
200 60 175 260 280 4-φ18 295 4-φ22 295 4-φ22
250 68 202 290 335 4-φ18 357 4-φ22 355 4-φ26
300 78 242 330 395 4-φ22 407 4-φ22 410 4-φ26
350 78 266 360 445 4-φ22 467 4-φ22 470 4-φ30
400 102 298 390 495 4-φ22 515 4-φ26 525 4-φ33
450 114 315 410 550 4-φ22 565 4-φ26 585 4-φ36
500 127 348 430 600 4-φ22 620 4-M24 650 4-M30
600 154 400 490 705 4-φ26 725 4-M27 770 4-M33
700 165 520 550 810 4-φ26 840 4-M27 840 4-M33
800 190 591 610 920 4-φ30 950 4-M30 950 4-M36
900 216 660 680 1020 4-M27 1050 4-M30 1050 4-M36
1000 254 670 835 1120 4-M27 1160 4-M33 1170 4-M39
1200   780   1340 4-M30 1380 4-M36 1390 4-M45
1400       1560 4-M33 1590 4-M39 1590 4-M45
1600       1760 4-M33 1820 4-M45 1820 4-M52

其他信息

产地

型号

公称压力

公称通径

适用介质

适用温度
