一、产品概述

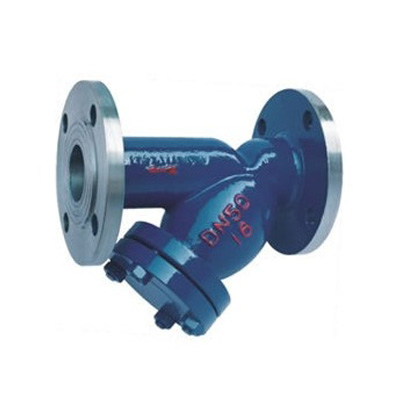

GL41H蒸汽过滤器过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器，可按用户要求制作滤网。
GL41H蒸汽过滤器广泛用于蒸汽、空气、水、油品等多种介质的管线中保护管线系统各种设备、水泵、阀门等免受管道中铁锈、焊渣等杂质带来的阻塞和损坏。
产品特点
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小，重量轻。
2、滤芯网材质均为全不锈钢制作，耐腐蚀性强，使用寿命长。
3、过滤网密度：10-120目，介质：蒸汽、空气、水、油品或根据用户要求定做。
4、伸缩型特点：拉伸长度最大位置可移伸100mm，有利于安装方便，提高工作效率。
执行标准
设计规范：HG/T 21637
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
产品标识：GB/T 12220
二、产品结构图
三、主要零部件材料
|
主要零部件材料表
|
Code
序号 |
Parts
零件名称 |
Materials
材料 |
|
1
|
Bodv
阀体 |
CarbonsteelStainlessSteel
碳钢、不锈钢 |
|
|
2
|
Filter Core Net
滤芯网 |
Stainless Steel
不锈钢 |
|
|
3
|
Gasket
垫片 |
Metal graphite
金属石墨 |
|
|
4
|
Gauze Filter Cap
滤网盖 |
CarbonsteeIStainlessSteel
碳钢、不锈钢 |
四、主要外形与连接尺寸
|
Model
产品型号 |
Nominal
Diameter(DN) 公称通径 |
Connection
连接方式 |
Nominal
Pressure fMPa) 公称压力 |
Max．Allowable
TMP(℃) 最高允许温度 |
External Dimensions(mm)外形尺寸
|
||
|
L
|
H1
|
H2
|
|||||
|
GL41H
|
15—20
25 |
Flange法兰
|
1.6—4.0
|
425
|
160
150 |
53
58 |
70
95 |
|
GL41H
|
32
|
Flange法兰
|
1.6—4．O
|
425
|
1 80
|
73
|
120
|
|
GL41H
|
40
|
Flange法兰
|
1.6—4.0
|
425
|
200
|
75
|
1 35
|
|
GL41H
GL41H
|
50
|
Flange法兰
|
1.6—4.0
|
425
|
230
|
80
|
1 65
|
|
GL41H
|
65
|
Flange法兰
|
1.6—4.0
|
425
|
270
|
93
|
1 80
|
|
GL41H
|
80
|
Flange法兰
|
1.6—4．O
|
425
|
290
|
1 00
|
1 89
|
|
GL41H
|
100
|
Flange法兰
|
1.6—4.0
|
425
|
310
|
1 1 0
|
235
|
|
GL41H
|
125
|
Flange法兰
|
1.6—4.0
|
425
|
400
|
125
|
280
|
|
GL41H
|
150
|
Flange法兰
|
1.6—4.0
|
425
|
430
|
143
|
345
|
|
GL41H
|
200
|
Flange法兰
|
1.6—4．O
|
425
|
500
|
170
|
410
|
|
GL41H
|
250
|
Flange法兰
|
1.6—4.0
|
425
|
590
|
203
|
610
|
|
GL41H
|
300
|
Flange法兰
|
1.6—4.0
|
425
|
650
|
230
|
690
|
