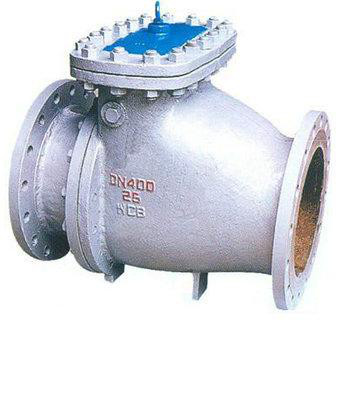

排渣止回阀 PH44H

排渣止回阀 PH44H

排渣止回阀

SKU： 049c049678f0 分类：止回阀系列标签：排渣止回阀，PH44H

描述
其他信息

描述

一、排渣止回阀主要性能规范　Chief property and specification

型号 Type	公称压力 PN/MPa Nominal Dressure	试验压力/MPa Test Dressure		工作温度/℃ Working tempe- rature	工作压力/MPa Working oressure	适用介质 Appicabie medium
		壳体	密封 Sealing
PH44H-10C	1.O	1.5	1.1	≤200	10	灰渣混合物
PH44H-16C	1.6	2.4	1.76		16
PH44H-25	2.5	3.8	2.8		2.5

二、排渣止回阀主要尺寸及重量 Main dimensi and weight

型号 Type	公称通径DN/mm Nominal diameter	主要尺寸/mm Main dimensi								重量/kg Weight
型号 Type	公称通径DN/mm Nominal diameter	L	D	D1	D2	Z-φd	b	f	H	重量/kg Weight
PH44H-10C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20	3	270	63
	150	356	285	240	212	8-φ22	22		290	120
	200	495	340	295	268	8-φ22	22		345	200
	250	622	395	350	320	12-φ22	24		412	250
	300	698	445	400	370	12-φ22	26		468	320
	350	787	505	460	430	16-φ22	28	4	524	400
	400	900	565	515	482	16-φ26	30		600	517
	450	918	615	565	532	20-φ26	32		670	610
	500	978	670	620	585	20-φ26	34		750	705
PH44H-16C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20		270	63
	150	356	285	240	212	8-φ22	24		290	130
	200	495	340	295	268	12-φ22	24		345	210
	250	622	405	355	320	12-φ26	26		412	260
	300	698	460	410	370	12-φ26	28	4	468	330
	350	787	520	470	429	16-φ26	30		524	415
	400	900	580	525	480	16-φ30	32		600	532
	450	918	640	585	548	20-φ30	34		670	625
	500	978	715	650	609	20-φ30	36		750	720
PH44H-25	80	318	200	160	132	8-φ18	24	3	260	48
	100	356	235	190	156	8-φ22	24		270	65
	150	444	300	250	212	8-φ26	28		290	140
	200	535	360	310	278	12-φ26	30	4	345	230
	250	622	425	370	335	12-φ30	32		412	280
	300	711	485	430	390	16-φ30	34		648	350
	350	83B	555	490	450	16-φ33	38		524	440
	400	864	620	550	505	16-φ36	40		600	550
	450	978	670	600	555	20-φ36	42		670	650
	500	1016	730	660	615	20-φ36	44		750	745

其他信息

产地	上海
型号	PH44H
公称压力	1.0Mpa~2.5Mpa
公称通径	DN80~DN500
适用介质	灰渣混合物等
适用温度	≤200℃
