高压锻钢球阀
高压锻钢球阀适用于压力等级CLASS600LB、CLASS800LB、CLASS900LB、CLASS1500LB，工作温度在-46℃~180℃(密封圈有RPTFE、MOLON、PEEK)、-46℃~425℃(密封面为硬密封)的各种管道上，主要作用是用于切断或接通管道中的介质。飞球阀门还可以根据用户的实际工况以及特殊要求进行设计和制造相对应的锻钢球阀，用不同的材质，可以适用水、蒸汽、油品、硝酸、醋酸等介质。
高压锻钢球阀结构示意图

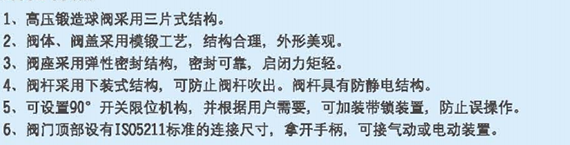

高压锻钢球阀结构特点
高压锻钢球阀执行标准
| 设计规范标准 | BS5351 |
| 压力温度等级标准 | ANSI B16.34 |
| 承插焊端参照标准 | ANSI B16.11 |
| 螺纹端参照标准 | ANSI B1.20.1 |
| 检验与试验标准 | API598 |
高压锻钢球阀外形尺寸
| 压力等级 | 高压锻钢球阀规格 | 高压锻钢球阀尺寸 | 重量(kg) | |||||||
| CLASS600 CLASS800 |
DN | NPS | L | d | NPT | D | d | H | W | |
| 6 | 1/4 | 60 | 6 | 1/4 | 14.1 | 10 | 44 | 100 | 0.8 | |
| 10 | 3/8 | 60 | 9 | 3/8 | 17.5 | 10 | 44 | 100 | 1.0 | |
| 15 | 1/2 | 60 | 12.5 | 1/2 | 22 | 10 | 44 | 100 | 1.5 | |
| 20 | 3/4 | 67 | 17 | 3/4 | 27.5 | 13 | 49 | 110 | 2 | |
| 25 | 1 | 76 | 23 | 1 | 34.5 | 13 | 57 | 110 | 5 | |
| 32 | 1 1/4 | 88 | 28 | 1 1/4 | 43.5 | 13 | 78 | 150 | 6 | |
| 40 | 1 1/2 | 98 | 38 | 1 1/2 | 49.5 | 16 | 82 | 160 | 8 | |
| CLASS900 CLASS1500 |
6 | 1/4 | 65 | 6 | 1/4 | 14.1 | 10 | 44 | 100 | 0.95 |
| 10 | 3/8 | 70 | 9 | 3/8 | 17.5 | 10 | 52 | 100 | 1.1 | |
| 15 | 1/2 | 75 | 12.5 | 1/2 | 22 | 10 | 62 | 110 | 1.7 | |
| 20 | 3/4 | 90 | 17 | 3/4 | 27.5 | 13 | 68 | 110 | 2.2 | |
| 25 | 1 | 100 | 23 | 1 | 34.5 | 13 | 78 | 150 | 5.7 | |
| 32 | 1 1/4 | 110 | 28 | 1 1/4 | 43.5 | 13 | 91 | 160 | 7.2 | |
| 40 | 1 1/2 | 128 | 38 | 1 1/2 | 49.5 | 16 | 102 | 180 | 10.8 | |
