hh49x止回阀型号、结构图、安装示意图、规格尺寸
hh49x止回阀也就是微阻缓闭蝶式止回阀，其具体型号有hh49x-10、hh49x-16、hh49x-25，适用的介质有清水、污水以及海水，能够起到防止介质倒流和破坏水锤的作用。

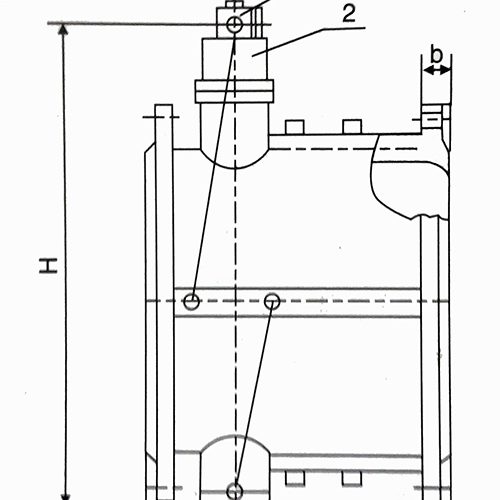

结构示意图

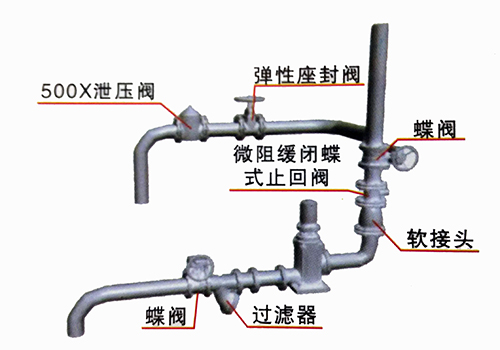

安装示意图
外型规格尺寸
| 公称压力 | 公称通径DN(mm) | 尺寸 | ||
| L | H | B | ||
| 1.0MPa 2.0MPa 2.5MPa |
40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 | |
| 65 | 170 | 225 | 108 | |
| 80 | 180 | 235 | 118 | |
| 100 | 190 | 280 | 130 | |
| 125 | 200 | 290 | 148 | |
| 150 | 210 | 310 | 172 | |
| 200 | 230 | 350 | 210 | |
| 250 | 250 | 415 | 240 | |
| 300 | 270 | 450 | 264 | |
| 350 | 290 | 480 | 297 | |
| 400 | 310 | 550 | 324 | |
| 450 | 330 | 585 | 351 | |
| 500 | 350 | 640 | 379 | |
| 600 | 390 | 720 | 434 | |
| 700 | 430 | 780 | 491 | |
| 800 | 470 | 840 | 549 | |
| 900 | 510 | 990 | 600 | |
| 1000 | 550 | 1050 | 655 | |
| 1200 | 630 | 1210 | 770 | |
