自力式压差控制阀
|
2020-09-02 |
技术交流
ZY47F自力式压差控制阀介绍,结构,材质,尺寸,流量

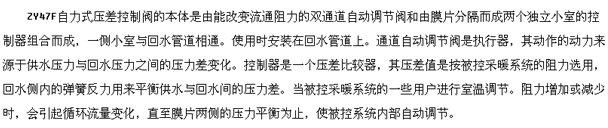

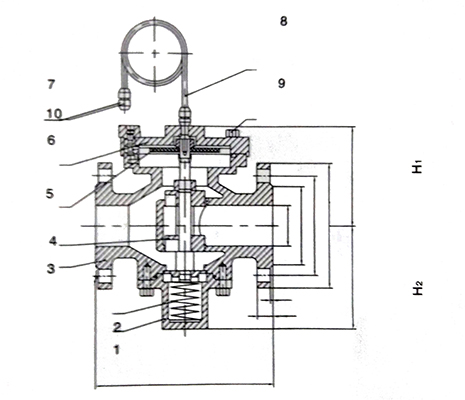

结构示意图
阀门零件材质
图中数字1表示下盖，材质为Ht200；
图中数字2表示弹簧，材质为0Cr18Ni9；
图中数字3表示阀体，材料为WCB；
图中数字4表示阀芯，材料为Qt235；
图中数字5表示膜片，材质为加强纤维橡胶板；
图中数字6表示上盖，材质为25#；
图中数字7表示接头，材料为铜；
图中数字8表示连接管，材质为铜；
图中数字9表示螺旋螺母，材料为35#；
图中数字10表示可调节阀组，材质为铜；
主要外形尺寸及流量
| 公称通径 | 阀长(mm) | 高度(mm) | 流量(m3/h) | |
| H | H1 | |||
| DN25 | 115 | 82 | 102 | 0.5~3 |
| DN32 | 130 | 91 | 94 | 1~4 |
| DN40 | 200 | 117 | 112 | 2~7 |
| DN50 | 215 | 120 | 112 | 3~10 |
| DN65 | 230 | 120 | 120 | 5~15 |
| DN80 | 275 | 188 | 133 | 8~25 |
| DN100 | 290 | 208 | 160 | 12~35 |
| DN125 | 310 | 226 | 175 | 20~60 |
| DN150 | 350 | 258 | 195 | 35~90 |
| DN200 | 430 | 301 | 230 | 40~180 |
注释：ZY47F自力式压差控制阀设计制造符合BS EN 1349标准；法兰连接尺寸符合GB、HG等标准。
