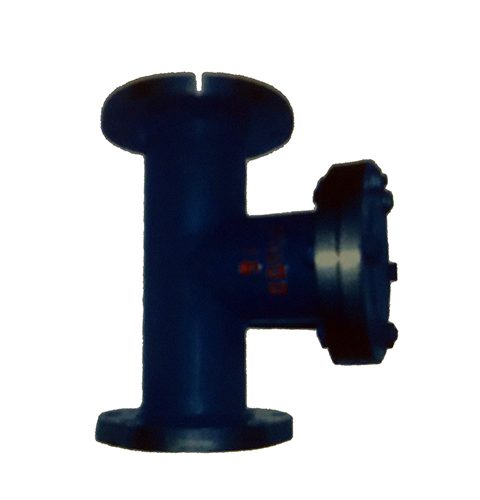

T型管道过滤器图片,结构示意图,外形尺寸,管塞
T型管道过滤器常见的可分为三种：T型直通法兰连接式过滤器、T型直通对焊连接式过滤器以及T型焊接式法兰连接过滤器。

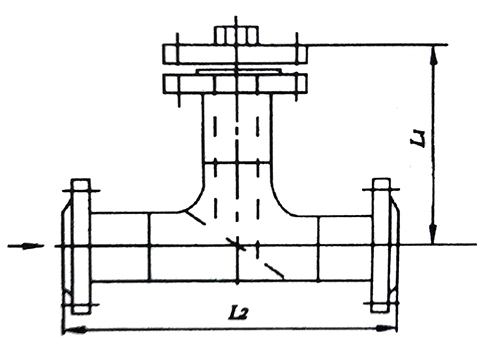

T型直通法兰连接式过滤器
| 公称通径DN | L1 | L2 | 管塞 |
| 50 | 149 | 256 | R 1/2" |
| 65 | 170 | 292 | R 1/2" |
| 80 | 182 | 312 | R 3/8" |
| 100 | 210 | 362 | R 3/8" |
| 125 | 235 | 420 | R 3/8" |
| 150 | 260 | 464 | R 3/8" |
| 200 | 320 | 560 | R 3/4" |
| 250 | 380 | 670 | M20×1.5 |
| 300 | 430 | 780 | M20×1.5 |
| 350 | 450 | 830 | M20×1.5 |
| 400 | 530 | 910 | M20×1.5 |
| 500 | 650 | 1140 | M20×1.5 |
| 600 | 670 | 1240 | M20×1.5 |

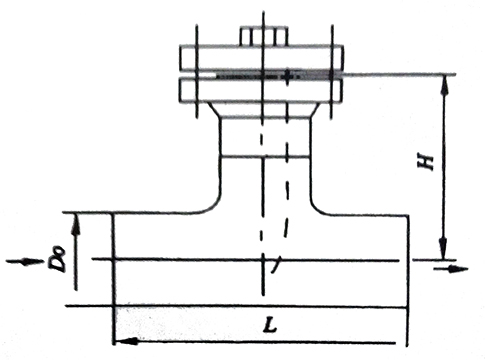

T型直通对焊连接式过滤器
| 公称通径 | D0 | L | H | 管塞 |
| DN50 | 57 | 128 | 175 | R 1/2" |
| DN65 | 76 | 152 | 195 | R 1/2" |
| DN80 | 89 | 172 | 210 | R 1/2" |
| DN100 | 108 | 210 | 230 | R 1/2" |
| DN125 | 133 | 248 | 310 | R 3/4" |
| DN150 | 159 | 286 | 335 | R 3/4" |
| DN200 | 219 | 356 | 400 | M20×1.5 |
| DN250 | 273 | 432 | 450 | M20×1.5 |
| DN300 | 325 | 508 | 535 | M20×1.5 |
| DN350 | 377 | 558 | 580 | M20×1.5 |
| DN400 | 426 | 610 | 640 | M20×1.5 |

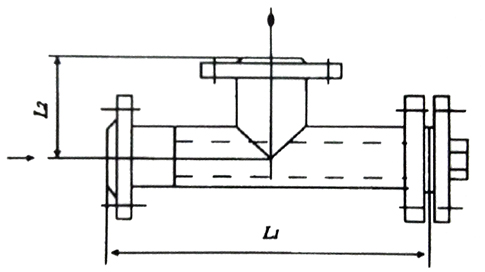

T型焊接式法兰连接过滤器
| 公称通径 | 外形尺寸 | 管塞 | |
| L1 | L2 | ||
| DN80 | 300 | 150 | R 1/2" |
| DN100 | 360 | 160 | R 1/2" |
| DN150 | 440 | 200 | R 3/4" |
| DN200 | 540 | 230 | M20×1.5 |
| DN250 | 600 | 370 | M20×1.5 |
| DN300 | 680 | 300 | M20×1.5 |
| DN350 | 750 | 340 | M20×1.5 |
| DN400 | 850 | 380 | M20×1.5 |
