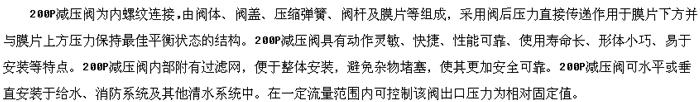

200P减压阀用途、结构、技术参数、材质、尺寸
200P减压阀型号有200P-10T、200P-16T，工作温度通常小于80℃，适用介质一般为水，公称压力有1.0MPa和1.6MPa，阀后压力可调范围为0.09MPa~0.8MPa(公称压力1.0MPa)和0.1MPa~1.2MPa(公称压力1.6MPa)，最高流速为6M/S，阀体、阀盖、阀瓣材质常用铝青铜，以上就是200P型减压阀的技术参数。
200P减压阀外形尺寸
| 公称通径 | 外形尺寸 | ||
| G | L | H | |
| 15 | 1/2" | 112 | 170 |
| 20 | 3/4" | 112 | 183 |
| 25 | 1" | 135 | 189 |
| 32 | 1 1/4" | 165 | 242 |
| 40 | 1 1/2" | 192 | 273 |
| 50 | 2" | 231 | 307 |
| 65 | 2 1/2" | 235 | 328 |

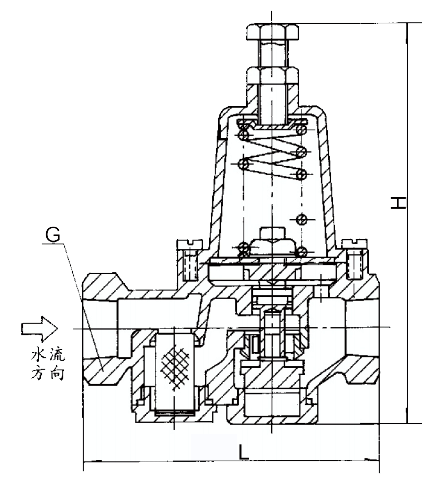

200P减压阀结构示意图
