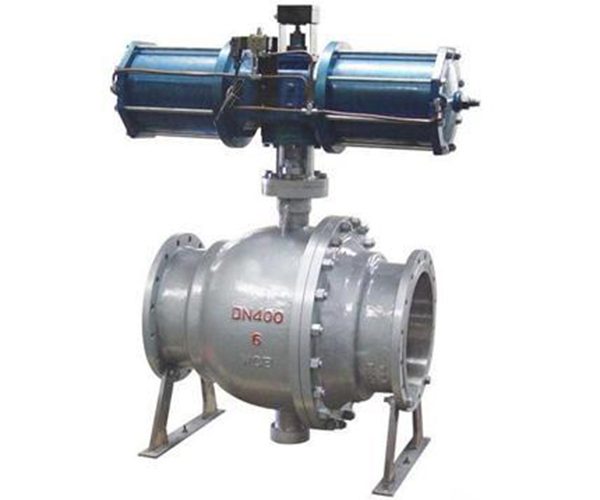

Q647F气动固定球阀

Q647F气动固定球阀
气动固定球阀概述
气动固定球阀,气动球阀,球阀是双向阀,流向无限制。中法兰用螺柱连接,上下阀杆均设有滑动轴承,减少磨擦,使用操作省力、平稳。在正常情况下:压力低时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封,压力高时,在阀座上形成活塞效应,在上游介质压力作用下,使阀座压紧球体达到密封、气动固定球阀,气动球阀,球阀广泛应用于过程控制系统实现开或关。
气动固定球阀技术参数
阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力(MPa) | 阀体材料 |
球阀 | 6-气动 6s-气动带手动 |
4-法兰式 |
固定球直通 | F-氟塑料 H-合金钢 PPL |
1.6 2.5 4.0 6.4 |
按表内阀体 材料代号 |
公称通径DN(mm) | 50-500 | |||||
材料\\材料代号 | C | P | R | |||
主 要 零 件 |
阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||
球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
密封圈 | 增强聚四氟乙烯 对位聚笨 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
适 用 工 况 |
适用介质 |
水、蒸汽、油品
|
硝酸类 | 醋酸类 | ||
适用温度 | -28℃~300℃ | |||||
控制型式 | 双作用/单作用 | |||||
作用型式 | 切断/调节 | |||||
输入信号 | 电信号:0~10mA、-4~10mA 气信号20~100kPa | |||||
回信电压 | AC220V/DC24V | |||||
工作介质 | 净化压缩压气 | |||||
执行器 | 型号 | GT系列、HY系列、AW系列、ZSH系列等 | ||||
气源压力 | 0.4~0.7MPa |

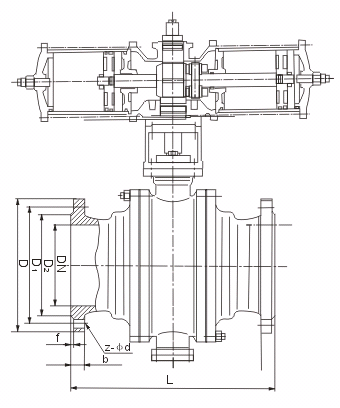

气动固定球阀安装尺寸表
公称通径DN(mm) | 尺 寸(mm) | 执行器型号 | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | ||||||||||||||
L | D | D1 | B | Z-φD | L | D | D1 | B | Z-φD | L | D | D1 | B | Z-φD | ||
50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 可选配GTD/GTE、 AW/AWS、HY、 ZSH系列执行器 (以上选配仅供参选 具体选用根据实际要求) |
65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 | |
80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 | |
125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 | |
150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 | |
200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 38 | 12-30 | |
250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 | ||||||
300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 | ||||||
350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 | ||||||
400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 | ||||||
450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 | ||||||
500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 |
