美标截止阀
采用ANSI、API标准制成的法兰连接钢制截止阀通常称为美标截止阀，公称通径大小从2"到12"，公称压力有150LB、300LB、600LB、900LB、1500LB，材质一般使用碳钢、不锈钢，其中碳钢使用温度≤425℃，不锈钢使用温度≤550℃，驱动方式常见的则有：电动、气动、手动、齿轮传动。
美标截止阀标准有：ANSI B16.34、ANSI B16.10、ANSI B16.5、API 598等。
美标截止阀结构长度
| 规格(in) | 结构长度(L) | ||||
| Class150 | Class300 | Class600 | Class900 | Class1500 | |
| 2 | 203 | 267 | 292 | 368 | 368 |
| 2 1/2 | 216 | 292 | 330 | 419 | 419 |
| 3 | 241 | 318 | 356 | 381 | 470 |
| 4 | 292 | 356 | 432 | 457 | 546 |
| 5 | 356 | 400 | 508 | 559 | – |
| 6 | 406 | 444 | 559 | 610 | 705 |
| 8 | 495 | 559 | 660 | 737 | – |
| 10 | 622 | 622 | 787 | – | – |
| 12 | 698 | 711 | – | – | – |
美标截止阀重量
| 规格(in) | 重量(Kg) | ||||
| Class150 | Class300 | Class600 | Class900 | Class1500 | |
| 2 | 23 | 30 | 39 | 96 | 116 |
| 2 1/2 | 29 | 45 | 61 | 79 | 125 |
| 3 | 40 | 60 | 76 | 117 | 145 |
| 4 | 59 | 83 | 122 | 178 | 210 |
| 5 | 95 | 135 | 210 | 305 | – |
| 6 | 115 | 162 | 245 | 355 | 475 |
| 8 | 178 | 265 | 447 | 730 | – |
| 10 | 268 | 375 | 692 | – | – |
| 12 | 385 | 525 | – | – | – |

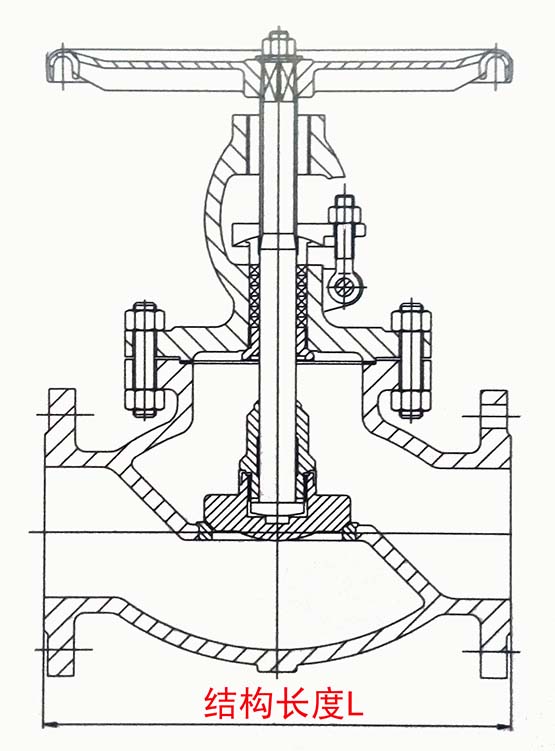

美标截止阀结构示意图
