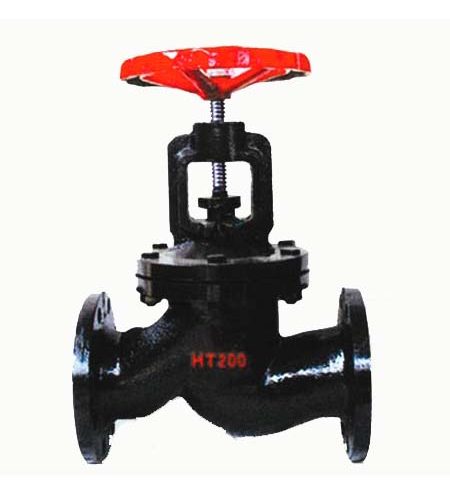

铸铁截止阀
铸铁截止阀一般作启闭之用，常见阀体材质有灰铸铁和球墨铸铁，公称压力通常小于等于1.6MPa，适用介质有水、蒸汽、油品等。
铸铁截止阀常见型号有：J41T、J41W、J41H、J41T-16、J41W-16、J41H-16等等。
铸铁截止阀规格尺寸：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300等等。
铸铁截止阀执行标准：设计与制造标准 GB/T 12233-2006，结构长度标准 GB 12221、JB/T 8937、试验与检验标准 GB/T 13927、JB/T 9092，法兰尺寸标准 GB/T 17241.6。
铸铁截止阀外形尺寸
| DN | L | H |
| 15 | 130 | （122.5）200 |
| 20 | 150 | （122.5）200 |
| 25 | 160 | （127.5）220 |
| 32 | 180 | （142.5）225 |
| 40 | 200 | 235 |
| 50 | 230 | 270 |
| 65 | 290 | 280 |
| 80 | 310 | 330 |
| 100 | 350 | 365 |
| 125 | 400 | 405 |
| 150 | 480 | 435 |
| 200 | 600 | 520 |
| 250 | 730 | 650 |
| 300 | 850 | 695 |
注释：DN15~DN40可以做丝口连接，H的尺寸仅供参考，具体以实物为准或客户要求为准。

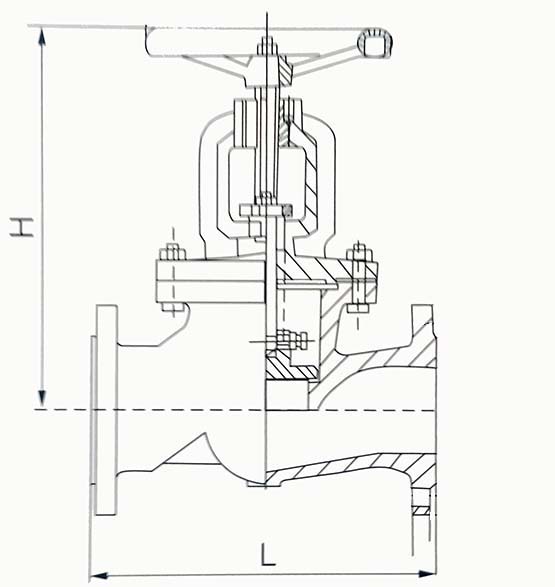

铸铁截止阀结构示意图
