先导活塞式减压阀
先导活塞式减压阀是一种适用介质为蒸汽的减压阀，其公称压力有1.6MPa、2.5MPa，其公称通径有DN15mm、DN20mm、DN25mm、DN32mm、DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm。
先导活塞式减压阀型号
先导活塞式减压阀基本型号是Y43H，常见的扩充型号(加上公称压力、材质)则有Y43H-16、Y43H-16Q、Y43H-16C、Y43H-25。
先导活塞式减压阀性能参数
| 型号 | 公称压力PN | 壳体试验压力(MPa) | 进口参数 | 出口压力P2(MPa) | 出口压力偏差(MPa) | |
| 温度(℃) | 压力P1(MPa) | |||||
| Y43H-16 | 16 | 2.4 | ＜200 200 |
1.6 1.5 |
0.05~1.0 | ±0.05 |
| Y43H-16Q | 16 | 2.4 | ＜250 250 |
1.6 1.5 |
0.05~1.0 | ±0.05 |
| Y43H-16C | 16 | 2.4 | – | – | 0.05~1.0 | ±0.05 |
| Y43H-25 | 25 | 3.75 | 200 250 350 |
2.5 2.3 1.8 |
0.05~1.6 | ±0.07 |
先导活塞式减压阀结构长度及重量
| 公称压力PN | 公称通径DN(mm) | L(mm) | 重量(Kg) | |
| 系列1 | 系列2 | |||
| 16 | 15 | – | 140 | – |
| 20 | 160 | 160 | 11 | |
| 25 | 200 | 180 | 16 | |
| 32 | 200 | 200 | 17 | |
| 40 | 250 | 220 | 22 | |
| 50 | 250 | 250 | 24 | |
| 65 | 250 | 280 | 25 | |
| 80 | 310 | 310 | 50 | |
| 100 | 310 | 350 | 52 | |
| 125 | 400 | 400 | 88 | |
| 150 | 400 | 450 | 94 | |
| 200 | 500 | 550 | 151 | |
| 25 | 15 | 140 | – | |
| 20 | 160 | – | ||
| 25 | 180 | 16 | ||
| 32 | 200 | 17 | ||
| 40 | 220 | 25 | ||
| 50 | 250 | 30 | ||
| 65 | 280 | 36 | ||
| 80 | 310 | 51 | ||
| 100 | 350 | 54 | ||
| 125 | 400 | 94 | ||
| 150 | 450 | 112 | ||
| 200 | 500 | 170 | ||

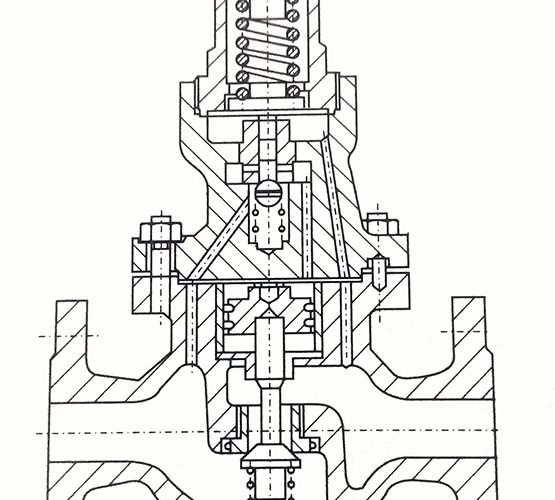

先导活塞式减压阀结构示意图
