描述

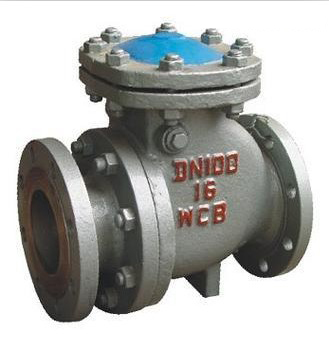

一、PH44H铸钢排渣止回阀简介
排渣止回阀能防止管路中的介质倒流。
铸钢排渣止回阀适用行业：矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上。
PH44H铸钢排渣止回阀适用介质：接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。
二、PH44H铸钢排渣止回阀的性能特点：
1、PH44H排渣止回阀采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封，性能优良。
3、铸钢止回阀密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
6、中大口径设置滚动轴承，启闭轻松。
三、PH44H铸钢排渣止回阀的主要性能规范
|
型号 |
公称压力 |
试验压力/MPa |
工作温度/℃ |
工作压力/MPa |
适用介质 |
|
|
壳体 |
密封 Sealing |
|||||
|
PH44H-10C |
1.0 |
1.5 |
1.1 |
≤425 |
10 |
矿浆 |
|
PH44H-16C |
1.6 |
2.4 |
1.76 |
16 |
||
|
PH44H-25C |
2.5 |
3.8 |
2.8 |
2.5 |
||
|
PH44H-40C |
4.0 |
6.0 |
4.6 |
4.0 |
||
四、PH44H铸钢排渣止回阀的主要零件材料
|
零件名称 |
材 料 |
||||
|
10C |
16C |
25 |
40 |
64 |
|
|
阀体阀盖 |
WCB |
||||
|
阀 座 |
WCB堆焊85铬锰 |
||||
|
闸 瓣 |
WCB+堆焊85铬锰 |
||||
|
摇 杆 |
2Crl3或1Crl8Ni9Ti |
||||
五、PH44H铸钢排渣止回阀的主要尺寸及重量
|
型号–压力 |
口径 |
D |
K |
d |
D1 |
f |
F1 |
b |
L |
Z-d0 |
H |
W(kg) |
|
|
DN100 |
220 |
180 |
156 |
3 |
3 |
3 |
22 |
292 |
8-φ18 |
270 |
63 |
||
|
DN 125 |
250 |
210 |
184 |
184 |
3 |
184 |
22 |
330 |
8-φ18 |
280 |
80 |
||
|
DN 150 |
285 |
240 |
211 |
211 |
3 |
211 |
24 |
356 |
8-φ18 |
290 |
120 |
||
|
DN 200 |
340 |
295 |
266 |
266 |
3 |
266 |
24 |
495 |
8-φ22 |
345 |
200 |
||
|
DN 250 |
395 |
350 |
319 |
319 |
3 |
319 |
26 |
622 |
12-φ22 |
412 |
250 |
||
|
DN 300 |
445 |
400 |
370 |
370 |
4 |
370 |
26 |
698 |
12-φ22 |
468 |
320 |
||
|
DN 350 |
505 |
460 |
429 |
429 |
4 |
429 |
26 |
787 |
16-φ22 |
524 |
400 |
||
|
DN 400 |
565 |
515 |
480 |
480 |
4 |
480 |
26 |
900 |
16-φ26 |
600 |
517 |
||
|
DN 450 |
615 |
565 |
530 |
530 |
4 |
530 |
28 |
918 |
20-φ26 |
670 |
610 |
||
|
DN 500 |
670 |
620 |
582 |
582 |
4 |
582 |
28 |
978 |
20-φ26 |
750 |
705 |
||
|
PH44H -1.6C |
DN 100 |
220 |
180 |
156 |
156 |
3 |
156 |
22 |
292 |
8-φ18 |
270 |
63 |
|
|
DN 125 |
250 |
210 |
184 |
184 |
3 |
184 |
22 |
330 |
8-φ18 |
280 |
90 |
||
|
DN 150 |
285 |
240 |
211 |
211 |
3 |
211 |
24 |
356 |
8-φ22 |
290 |
130 |
||
|
DN 200 |
340 |
295 |
266 |
266 |
3 |
266 |
24 |
495 |
12-φ22 |
345 |
210 |
||
|
DN 250 |
405 |
355 |
319 |
319 |
3 |
319 |
26 |
622 |
12-φ26 |
412 |
260 |
||
|
DN 300 |
460 |
410 |
370 |
370 |
4 |
370 |
28 |
698 |
12-φ26 |
468 |
330 |
||
|
DN 350 |
520 |
470 |
427 |
429 |
4 |
429 |
30 |
787 |
16-φ26 |
524 |
415 |
||
|
DN 400 |
580 |
525 |
480 |
480 |
4 |
480 |
32 |
900 |
16-φ30 |
600 |
532 |
||
|
DN 450 |
640 |
585 |
548 |
548 |
4 |
548 |
34 |
918 |
20-φ30 |
670 |
625 |
||
|
DN 500 |
715 |
650 |
609 |
609 |
4 |
609 |
36 |
978 |
20-φ33 |
750 |
720 |
||
|
DN 100 |
235 |
190 |
156 |
156 |
3 |
156 |
24 |
356 |
8-φ22 |
270 |
65 |
||
|
DN 125 |
270 |
220 |
184 |
184 |
3 |
184 |
26 |
400 |
8-φ26 |
280 |
95 |
||
|
DN 150 |
300 |
250 |
211 |
211 |
3 |
211 |
28 |
444 |
8-φ26 |
290 |
140 |
||
|
DN 200 |
360 |
310 |
274 |
274 |
3 |
274 |
30 |
533 |
12-φ26 |
345 |
230 |
||
|
DN 250 |
425 |
370 |
330 |
330 |
3 |
330 |
32 |
622 |
12-φ30 |
421 |
280 |
||
|
DN 300 |
485 |
430 |
389 |
389 |
4 |
389 |
34 |
711 |
16-φ30 |
468 |
350 |
||
|
DN 350 |
555 |
490 |
448 |
448 |
4 |
448 |
38 |
838 |
16-φ33 |
524 |
440 |
||
|
DN 400 |
620 |
550 |
503 |
503 |
4 |
503 |
40 |
864 |
16-φ36 |
600 |
550 |
||
|
DN 450 |
670 |
600 |
548 |
548 |
4 |
548 |
42 |
978 |
20-φ36 |
670 |
650 |
||
|
DN 500 |
730 |
660 |
609 |
609 |
4 |
609 |
44 |
1016 |
20-φ36 |
750 |
750 |
||
|
DN 100 |
235 |
190 |
156 |
150 |
3 |
3.5 |
24 |
356 |
8-φ22 |
270 |
80 |
||
|
DN 125 |
270 |
220 |
184 |
176 |
3 |
3.5 |
26 |
400 |
8-φ26 |
280 |
115 |
||
|
DN 150 |
300 |
250 |
211 |
204 |
3 |
3.5 |
28 |
444 |
8-φ26 |
290 |
150 |
||
|
DN 200 |
375 |
320 |
284 |
260 |
3 |
3.5 |
34 |
533 |
12-φ30 |
345 |
240 |
||
|
DN 250 |
450 |
385 |
345 |
313 |
3 |
3.5 |
38 |
622 |
12-φ33 |
412 |
290 |
||
|
DN 300 |
515 |
450 |
409 |
364 |
4 |
3.5 |
42 |
711 |
16-φ33 |
468 |
360 |
||
|
DN 350 |
580 |
510 |
465 |
422 |
4 |
4 |
46 |
838 |
16-φ36 |
524 |
450 |
||
|
DN 400 |
660 |
585 |
535 |
474 |
4 |
4 |
50 |
864 |
16-φ39 |
600 |
560 |
||
|
DN 450 |
685 |
610 |
560 |
524 |
4 |
4 |
50 |
978 |
20-φ39 |
670 |
660 |
||
|
DN 500 |
755 |
670 |
615 |
576 |
4 |
4 |
52 |
1016 |
20-φ42 |
750 |
770 |
||
