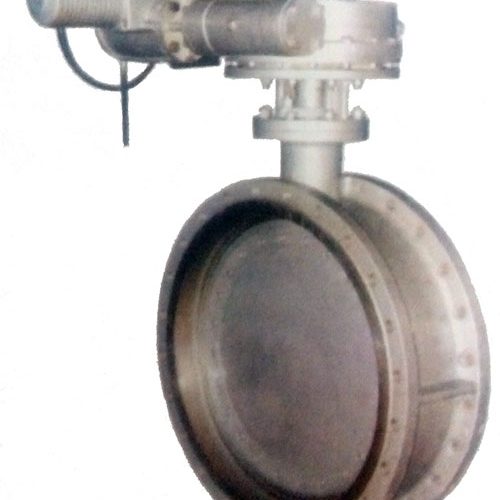

高温金属密封蝶阀
此高温金属密封蝶阀是法兰连接的能承受高温的电动蝶阀，常见的公称压力由0.6MPa、1.0MPa、1.6MPa，其口径大小从DN50~DN2000，常用的阀体材质有碳钢、Cr13系不锈钢、Mo2Ti系不锈钢等。
此款高温金属密封蝶阀常见的通用型号有D943C、D943R、D943H、D943W等。
高温金属密封蝶阀外形尺寸
| DN | 相关外形尺寸 | ||||
| L | H | H1 | A | B | |
| 50 | 408 | 182.5 | 443 | 125 | 125 |
| 65 | 412 | 192.5 | 463 | 125 | 125 |
| 80 | 414 | 200 | 483 | 125 | 125 |
| 100 | 427 | 210 | 498 | 125 | 125 |
| 125 | 440 | 225 | 682 | 325 | 245 |
| 150 | 440 | 242.5 | 736 | 325 | 245 |
| 200 | 452 | 270 | 800 | 325 | 245 |
| 250 | 465 | 297.5 | 895 | 363 | 313 |
| 300 | 528 | 322.5 | 956 | 363 | 313 |
| 350 | 540 | 352.5 | 1029 | 363 | 313 |
| 400 | 616 | 382.5 | 1103 | 363 | 313 |
| 450 | 622 | 407.5 | 1186 | 465 | 439 |
| 500 | 629 | 445 | 1280 | 546 | 481 |
| 600 | 667 | 500 | 1321 | 546 | 556 |
| 700 | 692 | 567.5 | 1431 | 546 | 556 |
| 800 | 718 | 627.5 | 1542 | 546 | 556 |
| 900 | 780 | 687.5 | 1800 | 617 | 706 |
| 1000 | 860 | 755 | 2363 | 632 | 706 |
| 1200 | 920 | 857.5 | 2583 | 632 | 706 |
| 1400 | 980 | 967.5 | 2710 | 790 | 1338 |
| 1600 | 1100 | 1097.5 | 2845 | 868 | 1476 |
| 1800 | 1170 | 1197.5 | 3060 | 868 | 1476 |
| 2000 | 1360 | 1312.5 | 3350 | 965 | 1600 |

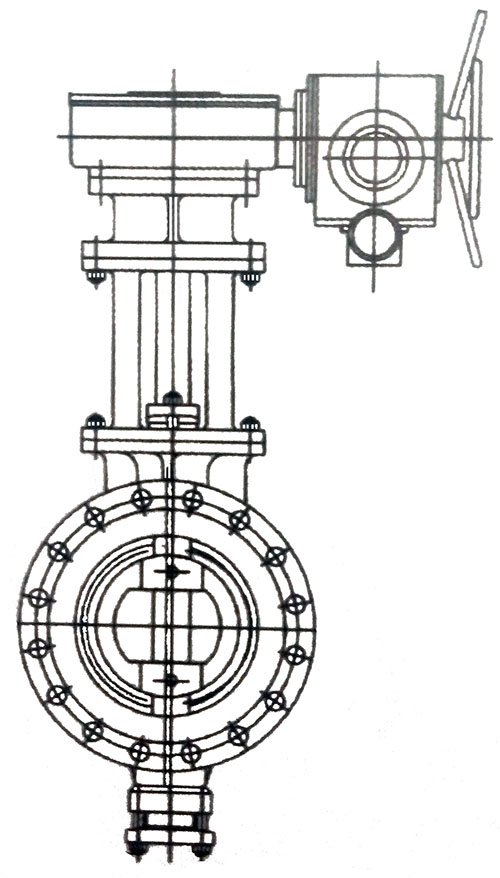

高温金属密封蝶阀结构示意图
