随着工业技术的飞跃发展，对阀门行业提出了更严格的要求，尤其对低温介质 […]

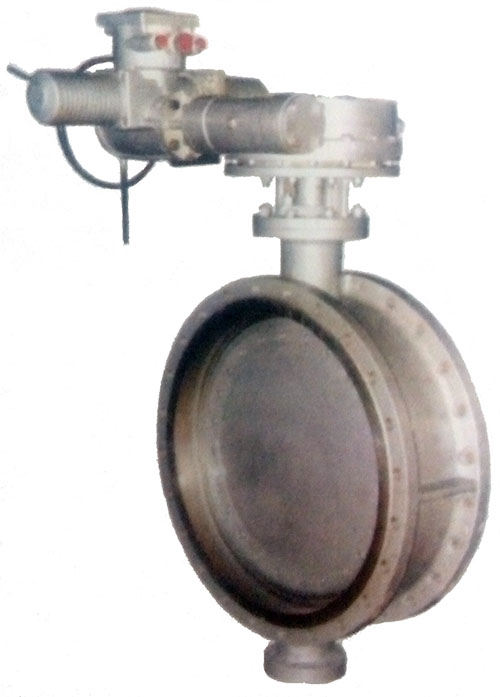

气动对夹式金属密封蝶阀概述 气动对夹式金属密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。
主要有如下特点：
1.结构尺寸短、体积小、重量轻、操作轻便。
2.采用整轴结构，蝶板为桁架式结构，蝶板强度高、过流面积大、流阻小、节省能源。
3.独特的角偏心设计：本蝶阀在传统的双偏心结构基础上配置独特的角偏心设计，充分利用凸轮效应，从而实现阀门开启时，阀座与密封圈瞬时脱离，在90度行程上完全消除摩擦磨损。
4.弹性金属对金属密封：蝶阀阀座表面堆焊耐温、耐蚀合金材料，密封圈由T形密封环两侧多层不锈钢片组成。在外加转矩的作用下．弹性密封圈与金属阀座之间的接触角产生轻微的契块效应，使得密封圈发生柔动和径向压缩，使得阀座360度周圈均匀密封比压，从而实现用最小的转矩实现最严密的关闭。
内容提示：三偏心金属硬密封蝶阀 具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。但其依然存在结构问题。
30年月，美国发现了蝶阀，50年月传入日本，到60年月才在日本普遍采用，而在我国推广则是70年月后的事了。今朝世界上一般在DN300毫米以天主阀已逐渐庖代了闸阀 。蝶阀与闸阀对比有开闭时刻短，操作为矩小，安装空间小和重量轻。以DN1000为例，蝶阀约2T，而闸阀约3.5T，且蝶阀易与各类驱动装配组合，有精采的经久性和靠得住性。
橡胶密封蝶阀错误谬误是作节约使用时，因为使用不妥会发生气蚀，使橡胶座剥落、损伤等情形发生。为此，此刻国际上又开发金属密封蝶阀，气蚀区减小，近几年我国也开发了金属密封蝶阀，在日本近年来还开发耐气蚀、低振动、低噪声的梳齿形蝶阀。
一般密封座的寿命在正常情形下，橡胶15年-20年，金属的80年-90年。但若何正确选用则要按照工况要求。
蝶阀的开度与流量之间的关系，根基上呈线性比例转变。如不美观用于节制流量，其流量特征与配管的流阻也有慎密亲密关系，如两条管道安装阀门口径、形式等全不异，而管道损失踪系数分歧，阀门的流量分歧也会很年夜。
如不美观阀门处于节约幅度较年夜状况，阀板的后背轻易发生气蚀，有损坏阀门的可能，一般均在15°外使用。
蝶阀处于中开度时，阀体与蝶板前端形成的启齿外形以阀轴为中心，两侧形成完成分歧的状况，一侧的蝶板前端顺流水标的目的而动，另一侧逆流水标的目的而动，是以，一侧阀体与阀板形成似喷嘴形启齿，另一侧近似节约孔形启齿，喷嘴侧比节约侧流速快的多，而节约侧阀门下面会发生负压，往往会呈现橡胶密封件脱落。
蝶阀操作力矩，因开度及阀门启闭标的目的分歧其值各异，卧式蝶阀，出格是年夜口径阀，因为水深，阀轴上、下水头差所发生的力矩也不容轻忽。此外，阀门进口侧装配弯头时，形成偏流，力矩会有增添。阀门处于中心开度时，因为水流动力矩起浸染，操作机构需要自锁。
手动美标金属密封蝶阀型号 法兰连接 D43H-150C、D43W-150P、D43W-150P8、D43W-150P3、D43W-150R、D43W-150R8、D43W-150R3。
