Z101铜系列二位二通直动/分步直动膜片式电磁阀〈常闭型〉- 燃气电磁阀

产品特点 01、出口型暨海军工程机械厂指定配套用品
02、泄漏量:0ml/min
03、最高动作频率:3次/秒
04、最高耐压等级:10kgf/cm2
05、适合的环境温度:-15~75℃
06、适用介质的运动粘度:≤25CSt(mm2/s)
07、分步直动式结构,零压差可靠动作
08、系列化成熟产品,体积小、性能稳定
09、可任意角度安装,水平安装线圈垂直向上可延长使用寿命
10、膜片材料:常规Ⅰb型—NBR(丁腈jīng橡胶,代号:N)
       特需Ⅱe型—VITON(氟橡胶,代号:V),Ⅱc型—EPDM(三元乙丙橡胶,代号:E)
11、阀体材料:常规—铜锻件(代号:[T]),特需—铜铸件(代号:T )—仅限DN32~DN50
12、电压常规:AC220/AC230/AC240V  50/60Hz,DC24V,允许波动±10%,其它电压定制

电动对夹式硬密封蝶阀 全网我厂价低

电动对夹式硬密封蝶阀 全网我厂价低

多层次硬密封蝶阀系列产品系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

蝶阀在运用过程中的小常识

30年月,美国发现了蝶阀,50年月传入日本,到60年月才在日本普遍采用,而在我国推广则是70年月后的事了。今朝世界上一般在DN300毫米以天主阀已逐渐庖代了闸阀 。蝶阀与闸阀对比有开闭时刻短,操作为矩小,安装空间小和重量轻。以DN1000为例,蝶阀约2T,而闸阀约3.5T,且蝶阀易与各类驱动装配组合,有精采的经久性和靠得住性。
    橡胶密封蝶阀错误谬误是作节约使用时,因为使用不妥会发生气蚀,使橡胶座剥落、损伤等情形发生。为此,此刻国际上又开发金属密封蝶阀,气蚀区减小,近几年我国也开发了金属密封蝶阀,在日本近年来还开发耐气蚀、低振动、低噪声的梳齿形蝶阀。
    一般密封座的寿命在正常情形下,橡胶15年-20年,金属的80年-90年。但若何正确选用则要按照工况要求。
    蝶阀的开度与流量之间的关系,根基上呈线性比例转变。如不美观用于节制流量,其流量特征与配管的流阻也有慎密亲密关系,如两条管道安装阀门口径、形式等全不异,而管道损失踪系数分歧,阀门的流量分歧也会很年夜。
    如不美观阀门处于节约幅度较年夜状况,阀板的后背轻易发生气蚀,有损坏阀门的可能,一般均在15°外使用。
    蝶阀处于中开度时,阀体与蝶板前端形成的启齿外形以阀轴为中心,两侧形成完成分歧的状况,一侧的蝶板前端顺流水标的目的而动,另一侧逆流水标的目的而动,是以,一侧阀体与阀板形成似喷嘴形启齿,另一侧近似节约孔形启齿,喷嘴侧比节约侧流速快的多,而节约侧阀门下面会发生负压,往往会呈现橡胶密封件脱落。
    蝶阀操作力矩,因开度及阀门启闭标的目的分歧其值各异,卧式蝶阀,出格是年夜口径阀,因为水深,阀轴上、下水头差所发生的力矩也不容轻忽。此外,阀门进口侧装配弯头时,形成偏流,力矩会有增添。阀门处于中心开度时,因为水流动力矩起浸染,操作机构需要自锁。

手动截止阀设计分析

     截止阀阀体是阀的主要承压部件,并且容纳闭合元件。截止阀内的流动通道被设计成具有光滑的圆弧内壁而没有尖锐的角和尖棱,这样可提供一个不产生异常湍流及噪音的平稳工艺流动。流动通道本身必须具有恒定的面积以避免产生任何附加的压力损失和过高的流速。截止阀具有较宽的两个端部连接,因此阀体可适用于几乎每一种的端部连接,尽管为适应无法兰结构其面对面尺寸太长(螺栓连接两个管线法兰之间的阀体,这在旋转阀中是常见的)。对截止阀来说,不匹配的端部连接也是可以的。

  截止阀的阀芯是大于准确位置的一个闭合元件(因为节流阀大于恰好打开或关闭的位置,但是倒不如说阀芯是调节元件),他使阀门按照流动特性和阀的位置改变流率。典型的阀芯由两个关键零件组成:阀芯,他是调节元件的凸模部分;阀座环,他是凹模部分。阀芯插入阀座环的部分叫做阀芯头,而通过截止阀顶部伸出的部分叫做阀芯杆。在阀芯杆的顶部上车有丝扣以便与首轮机构相配合。单调座阀芯的主要优点是其严密关闭的可能性(在某些情况下,可达到优于阀门最大流量的0.01%)。这种情况是由于手动操纵器的力直接作用于支座表面而造成的。

  在手动截止阀 中可是哟个两种尺寸的阀芯:全阀芯,他是最常用的并涉及到阀座环的面积,该面积在截止阀 特殊尺寸内可通过最大流量。另一方面,当希望阀门节流到较该尺寸阀门额定流量为少时,则使用缩径阀芯。如果使用全阀芯时,必须在较小的增量情况下对阀座节流关闭,但这是用手操纵器难以获得的。优先的办法是使用小的阀座直径和相匹配的旋塞,他叫做缩径阀芯。

  阀帽是顶部工件的一个重要元件,并作为承压零件为阀体提供了帽或盖。一旦它被安装在阀体上,他被阀帽或阀体的垫片所密封。他也用填料盒密封阀芯杆,填料盒包括一系列的填料环、压盖或导向盖。填料间隔套以及抗挤出环,用以防止工艺介质向大气的少量泄漏。安装在填料盒上面的是压盖法兰,他用螺栓与阀帽顶部连接。当压盖法兰螺栓已拧紧,填料被压缩并密封阀杆和阀帽孔。

  保持阀芯头与阀座环对中,对于严密关闭是重要的。为维持这种对中,可使用两种导向机构之一:双顶部阀杆导向器或阀座导向器。双顶部阀杆导向器使用两个闭合配件在填料盒两端进行导向一保持发型和阀座环同心。这些导向器可整体的由与旋塞相容的金属制成,以避免金属擦伤,亦可使用弹性体或石墨衬套。两个导向器的结构应尽可能的远离以避免由工艺流体作用在阀芯头所造成的侧向运动。导向器、阀帽孔和执行阀杆必须保持在关闭时的容许偏差内以维持一个配合,此配合将造成平稳直线运动而无约束和溅出的液体。

  另外一种常用手动截止阀 的导向型式是阀座导向结构。此处阀芯杆是由一个上导向器支撑(它的作用如同填料压盖)。阀芯头延伸部分的外部直径,作为第二个导向表面,对阀座进行导向。这意味着下部导向器表面留在物流层之内,所以工艺介质比较清洁。阀芯头的靠下部分具有开孔,该开孔在阀座开启过程中使物流运动通过阀芯头到达阀座。改变这些开孔的尺寸和形状、就会影响到缩减流量和流动特性。因为上导向器和下导向器之间的长度位于最大长度,因此由于工艺物流造成的侧向旋塞运动不是一个问题,而且这种类型的导向器所要求的容许偏差,不像双顶部阀杆导向器的那样严格。这种结构降低了操作中的阀芯任何振动的机会。当阀芯和阀座有相同材料制成时,在长期或频繁的操作中可能发生金属表面磨损。高温可导致热膨胀和抱劳。

  阀芯的金属支座表面设计成与阀座环的金属支座表面相互匹配,但其接触角度略有不同。正常情况下,阀芯具有一个比阀座环锥度较大的角度。这种环形的不相匹配保证了一个窄点的接触,是全部操作器的轴向力仅仅传递到阀座的一小部分,因而得到了金属对金属接触的最严密关闭的可能性。在大多数结构中,手动截止阀的阀座环是用螺纹拧入阀体的。又是在有限的空间内要求用工具旋转阀座环。对于带螺纹的阀座也有某些缺点:首先,在腐蚀或苛刻的工况下,螺纹会被腐蚀,使得拆卸困难,第二,在阀芯和阀座之间的对中找正时,需附加的研磨

    步骤以得到所需要的阀门关闭。第三,在存在振动情况时,阀座环在关闭位置处不能被旋塞保持就为,是因为阀座环最终可能松动并通过阀座垫片产生泄漏或阀座表面不对中。

  某些截止阀要求鼓泡严密关闭,这用金属对金属密封是达不到的。为完成这些,在阀座环中可嵌入弹性体。在这种情况下,阀座环是两部分结构,即在两个半边之间嵌入弹性体。金属旋塞表面压向阀座环软支座表面,如阀芯和阀座环表面是同心的,就能得到双重严密的关闭。

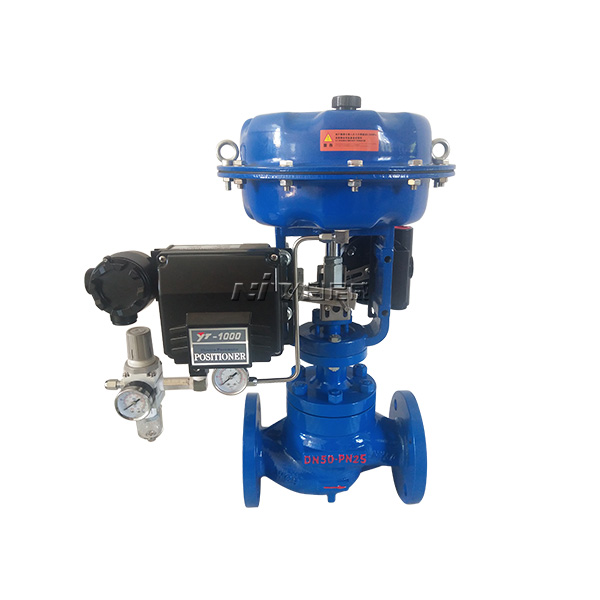

ZJHP防爆型气动调节阀带反馈信号

ZJHP防爆型气动调节阀带反馈信号

ZJHP防爆型气动调节阀带反馈信号是自动控制系统中最常用的执行器,它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄露量要求不严格的场合;套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感小,适用于压差较大及泄露量要求不严格场合。

煤化工严苛工况下阀门材质和性能的特殊要求

  在煤化工严苛工况下,对阀门材质和性能有哪些特殊要求呢?   以水煤浆气化为例,因为氧的化学性质非常活泼,是强烈的氧化剂和助燃剂,在输送的过程中,如有油脂、氧化铁屑或小粒燃烧物(煤粉、炭粒或有机纤维)存在,随着气流流动与管壁或机体发生摩擦、撞击,会产生大量摩擦热,可能导致管道或设备燃烧、爆炸。燃烧的三个要素包括:氧化剂、可燃物和点火能量。由于氧气本身就是氧化剂,因此只能通过控制点火能量和选择适当材料提高可燃物燃点的方法来避免燃烧的发生。根据IGC Doc13/12/E的规定,氧气介质的材料选择需根据氧气体积含量、免除压力、介质冲击流速以及温度来决定。根据工况及应用场合的不同,流速又分为冲击流速和非冲击流速。在非冲击流速下,对应某种材料适用温度以下,非冲击流速不超过非冲击流速曲线的流速,那么可以使用相应材料。同理,在冲击流速下,对应材料适用温度以下,冲击流速不超过冲击流速曲线的流速,可以使用相应材料。

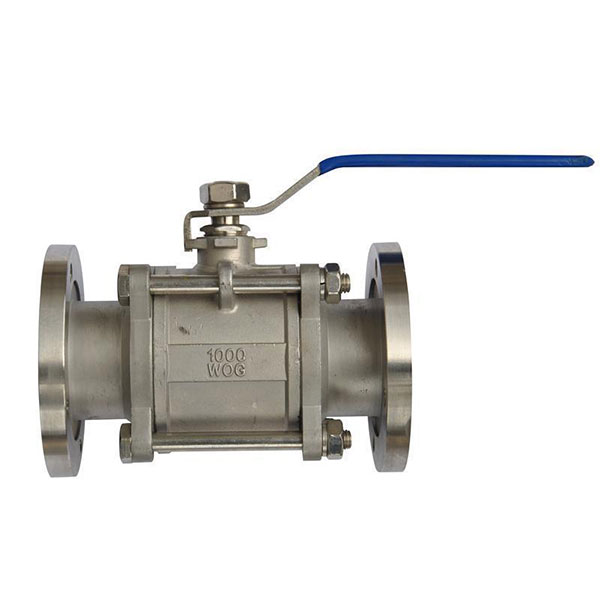

GU手动真空球阀

GU手动真空球阀

GU手动真空球阀   ■ GU手动真空球阀 High Vacuum(Pressure)Ball Valve           ■ GU手动真空球阀 主要技术性能
Main Technical Performance     ■

■  阀门漏率:Valve Leak Rate  ≤1.3×10-4Pa.L/S.  适用温度:Applicable Temperature  -30~+150℃
 -30~+150℃(PPL密封)  适用范围:Appy Range    连接型式 Loose Flange  使用压力范围(Pa)  活套法兰(GB6070、JB919)  0.6×106~1.3×10-4  焊接法兰(GB6070、JB919)  1.6×106~1.3×10-4  快卸法兰(GB4982)  0.1×106~1.3×10-4  螺纹连接 Threaded Connection  1.6×106~1.3×10-4   ■ 手动真空球阀 主要零件材料
Materials of Main Parts     ■

■ 阀体、阀盖、阀杆:不锈钢
密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。

Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.   CONSTRUCTION FIGHTS (mm)   ■ 手动真空球阀 外形及连接尺寸(mm)(JB919)
Overall and Connection Dimensions(mm) ■ 螺纹连接的外形及连接尺寸(图一)   Model
型号 DN G H E L GU-10(G) 10 1/4" 52 105 68 GU-16(G) 16 1/2" 64 130 72 GU-20(G) 20 3/4" 67 130 82 GU-25(G) 25 1" 83 165 90 GU-32(G) 32 1-1/4" 89 165 112 GU-40(G) 40 1-1/2" 100 190 120 GU-50(G) 50 2" 125 190 145 GU-63(G) 63 2-1/2" 150 250 185 GU-80(G) 80 3" 161 250 210 GU-100(G) 100 4" 180 280 268 ■ 活套法兰连接(GB6070)(图二)   Model
型号 DN D Do H E L n-φc GU-10(F) 10 55 40 52 105 84 4-φ6.6 GU-16(F) 16 60 45 64 130 84 4-φ6.6 GU-25(F) 25 70 55 83 165 114 4-φ6.6 GU-32(F) 32 90 70 89 165 140 4-φ9 GU-40(F) 40 100 80 100 190 160 4-φ9 GU-50(F) 50 110 90 125 190 170 4-φ9 GU-63(F) 63 130 110 150 250 195 4-φ9 GU-80(F) 80 145 125 161 250 220 8-φ9 GU-100(F) 100 165 145 180 280 280 8-φ9 ■ 快卸法兰连接(GB4982)(图三)   Model
型号 DN D1 D H E L GU-10(KF) 10 12.2 30 52 105 84 GU-16(KF) 16 17.2 30 64 130 84 GU-25(KF) 25 26.2 40 83 165 114 GU-32(KF) 32 34.2 55 89 165 140 GU-40(KF) 40 41.2 55 100 190 160 GU-50(KF) 50 52.2 75 125 190 170
