H44X-10S塑料旋启式止回阀

产品特点：
（1）工作压力高：各种材质在常温下工作压力分别可达1.0Mpa.
（2）使用温度广：PPR的使用温度为-20℃~+70℃；PP的使用温度为-20℃~+95℃；GFRPP的使用温度-20℃~+120℃。
（3）抗冲性能好：PPR、GFRPP具有较高的机械强度和耐冲击性。
（4）液体流动阻力小：产品内壁光滑，摩擦系数小，输送效率高。
（5）化学性能优：本产品无毒、无味、耐酸碱、耐腐蚀，使用范围广。PPR主要用于食品、饮料、自来水、
纯净水等具有卫生要求的液体管道及设备，也可用于腐蚀性小的液体管道及设备；
PP、GFRPP主要用于腐蚀性较大的强酸、强碱及混合酸的液（气）体流通。
（6）安装方便、密封性好：本产品质轻，采用粘接或焊接，管件齐全，施工简便，密封性好，劳动强度小

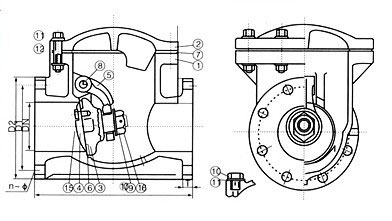

塑料旋启式止回阀零件材质表

NO	名称	材质
1	阀体	FRPP、PVDF
2	阀盖	FRPP、PVDF
3	活板	FRPP、PVDF
4	密封板托盘	FRPP、PVDF
5	阀杆	FRPP、PVDF
6	密封压紧	PTFE、EPDM
7	上盖密封	EPDM、FPM
8	轴心	FRPP、PVDF
9	螺帽	FRPP、PVDF
10	垫片	FRPP、PVDF
11	螺帽	不锈钢、钢
12	垫片	不锈钢、钢
13	垫片	PTFE(PVDF、FRPP)
14	螺帽	FRPP、PVDF
15	国定螺丝	FRPP、PVDF
16	固定销	FRPP、PVDF

塑料旋启式止回阀规格尺寸表

DN	D1			D2	n-￠			L	T	工作压力（Mpa)
DN	JIS	DIN	ANSI	D2	JIS	DIN	ANSI	L	T	PVDF	CPVC	FRPP
25	90	85	80	125	4-19	4-14	4-16	160	16	0.7	0.7	0.6
40	105	110	99	140	4-19	4-18	4-16	180	18	0.7	0.7	0.6
50	120	125	120	155	4-19	4-18	4-19	200	21	0.7	0.7	0.6
65	140	145	140	175	4-19	4-18	4-19	240	23	0.7	0.7	0.6
80	150	160	152	185	8-19	8-18	4-19	260	25	0.7	0.7	0.6
100	175	180	190	210	8-19	8-18	8-19	300	26	0.5	0.5	0.5
125	210	210	216	25	8-23	8-18	8-22	350	27	0.5	0.5	0.5
150	240	240	240	280	8-23	8-23	8-22	400	27	0.5	0.5	0.4
200	290	295	298	330	12-23	8-23	8-22	500	34	0.5	0.5	0.4
