2021-02-04|
JD745X多功能水泵控制阀
JD745X型 多功能水泵控制阀
多功能水泵控制阀 结构特点
多功能水泵控制阀 由 主阀和调节阀 及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。
本产品的接管系统采用调节阀 控制，通过设定调节阀 的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。
工作原理
当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀 A、B的开度和开度比可得到合适的阀门启闭速度。
工作特点
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
功能与用途
本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。
2020-12-12|
HX38全天候呼吸阀- 呼吸阀
01、该阀集阻火器、呼吸阀为一体，是石化储罐必备的安全设备。它安装在罐顶上，减少储存物蒸发损耗，控制储罐内压力，对火焰有阻止窒息作用，允许易燃易爆气体通过
02、阻火性能好、呼吸性能稳定、维修方便
03、阻火层易检修，易清洗，安装方便，检查时无需拆卸呼吸阀
04、耐低温防冻性能好，在-42℃时，正压阀盘、负压阀盘和密封环均无变形现象，符合低温场合设计要求
05、该产品适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、煤油、柴油、原油、甲苯、乙醇、芳烃、硫等介质储罐上使用
|
2020-12-11|
真空阀门的使用范围
A.真空阀门型号组成
正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下图所示：
基本型号 辅助型号
代表产品使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示，按表(1)
代号 意义
D 真空度范围为低真空105~10-1Pa (760~10托) G 真空度范围为高真空105~10-4Pa (760~10-6托) C 真空度范围为超高真空10~ 10-7Pa (760 ~10-9托) 代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示，按表(2)
代号
意义 代号 意义 C 插板阀 Q 充气阀 D 挡板阀 U 球阀 F 翻板阀 W 微调阀 I 蝶阀 Y 压差阀 M 隔膜阀 代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示，按表(3)
代号
意义 省略 手动 D 电动 Q 气动 C 磁动 Y 液动 代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示，按表(4)
特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。
代号
意义 省略 直通阀 J 角通阀 S 三通阀 代表产品规格参数-公称通径，以阿拉伯数字表示，单位为mm。
如DN16mm，100mm，500mm等用16，100，500等表示。
特例：极个别产品用阿拉伯数字表示其性能参数，如GW-30-T型高真空微调阀的型号中"30"表示高真空微调阀的最大可调量为30 Torr.L / S 。
角注代表轴封密封结构，目前只有不锈钢波纹管作轴封时用汉语拼音小写字母b作代号，其它密封结构(如橡胶密封、聚四氟乙烯等)均不用字母表示。
只有个别产品(如真空(压力)球阀)用带括弧的大写英文字母表示连接方式或阀门主密封副材料的代号。按表(5)
代号
意义 ( KF ) 表示采用GB4982《夹紧型真空快卸法兰》标准 ( G ) 表示采用GB7306《圆柱管螺纹》标准 ( F ) 表示采用GB6070《活套真空法兰》标准 ( JB ) 表示采用JB919-75《真空法兰》标准 H 或H(Ⅰ) 表示阀门两端接口采用焊接结构形式 H(Ⅱ) 表示阀门一端连接口采用焊接结构形式，另一端采用插橡胶管的插嘴结构形式 设计序号的代号用大写英文字母表示：按表(6)
代号
意义 省略 第一次设计的产品 A 第二次设计的产品 B 第三次设计的产品 … …
以次类推第几次设计的产品 下面举几个例子：
|
2020-10-24|
智能电动O型调节球阀 ZDJR
智能电动球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
2020-09-20|
电动调节阀选型,符号,接线图,结构图
电动调节阀选型 阀门选型一般可由设计院或厂家帮助选型，若有技术人员帮忙可以代为帮忙选型。电动调节阀选型主要看管道里面通过的介质、介质的温度、阀前压力、阀后压力、流量系数、操作方式、安装位置等等。
2020-09-19|
电磁阀的作用
电磁阀为分步动作直接先导式电磁阀 ，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀 。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀 ，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
2020-09-17|

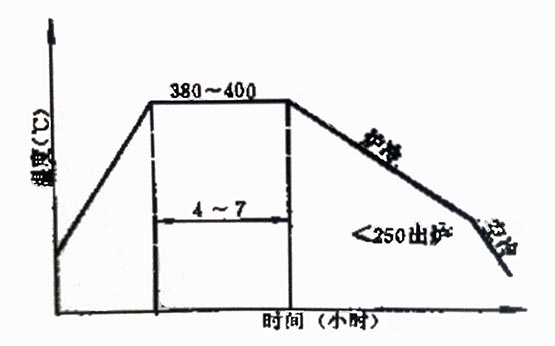

奥氏体型不锈钢耐酸钢零件密封面堆焊后的热处
奥氏体型不锈钢耐酸钢零的件密封面一般堆焊钴铬钨硬质合金。它们根据阀门使用条件及基体材料牌号的不同要选用不同的工艺进行热处理，下面按不同的基体材料分别予以介绍：
2020-09-17|

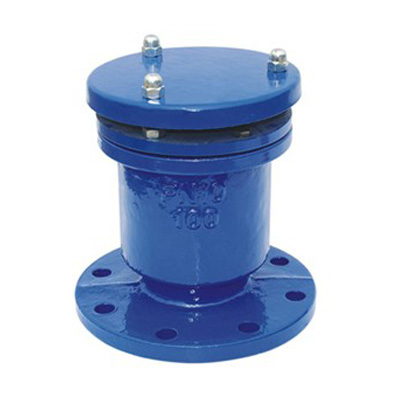

P41X快速排气阀
P41X 快速排气阀 ■ 快速排气阀 作用原理
管道在运转时，浮球停在球碗底部，进行大量排气，当管内空气排完，水冲进阀内，经过球碗然后反应浮球，使浮球浮动关闭，管道在正常运转时，如有少量气体会集中到阀内到相当程度，阀内水位下降，浮球随之下降，气体从小孔排出。如水泵停止，随时会产生负压力，浮球随时下降，进行大量吸气确保管路安全。
■ 快速排气阀 主要用途:
本阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。 本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
■快速排气阀 主要特点
1、能够排除管道中的气体，减少阻力节约能源。
2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢，使用寿命长，安全可靠。
