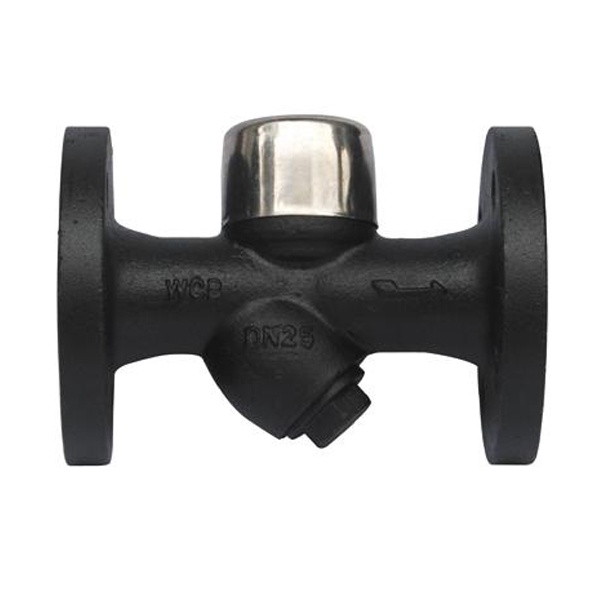

CS49H圆盘式蒸汽疏水阀 CS49H圆盘式蒸汽疏水阀 原理： 在过热蒸汽管线上如果没有凝结水产生，疏水阀 不会开启，工作质量高。阀体为合金钢，阀心为硬质合金，该阀最高允许温度为550℃，经久耐用，使用寿命长，是高压、高温过热蒸汽专用疏水阀。

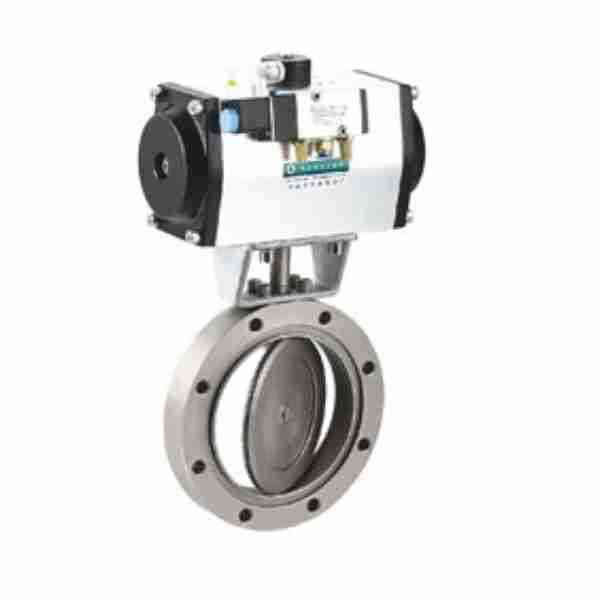

GIQ 气动高真空蝶阀 ■ GIQ 气动高真空蝶阀 ■ GIQ型气动高真空蝶阀 是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。 ■ GIQ
Pneumatic High Vacuum Butterfly Valve ■ GIQ pneumatic high vacuum butterfly valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the butterfly valve opened and closed. It is used to put through or cut off the airflow in vacuum pileline. Applicable medium can be pure air and noncorrosive gases. They may be fitted with signal feedback device and electropneumatic valve positioner. ■ 主要技术性能
Main Technical Performance ■
■
■ 适用范围：Applicability 105～1.3×10-4Pa 阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S. 适用温度：Applicable Temperature -25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶) 气源压力：Mains Voltage 0.4～0.6MPa 安装方向：Mounting Direction 任意 ■ 主要零件材料
Materials of Main Parts ■
■ 阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。
Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton CONSTRUCTION FIGHTS(mm) ■ 外形及连接尺寸(mm)
Overall and Connection Dimensions(mm) Model
型号 DN D Do D1 B H B1 L n-φc GID-40 40 85 70 44 22 162 90 104 4-φ7 GID-50 50 110 90 55 22 175 90 104 4-φ7 GID-65 65 125 105 70 26 198 102 140 4-φ9 GID-80 80 145 125 85 30 208 102 140 4-φ9 GID-100 100 170 145 105 30 220 102 140 4-φ12 GID-150 150 220 195 156 35 272 115 164 8-φ12 GID-200 200 275 250 208 40 330 205 190 8-φ12 GID-250 250 330 300 258 45 335 205 190 8-φ14 GID-300 300 380 350 308 55 426 152 247 8-φ14 GID-400 400 500 465 410 60 520 180 308 8-φ18 GID-500 500 600 565 510 80 643 220 378 12-φ18 GID-600 600 710 670 610 100 760 270 524 12-φ21 GID-800 800 920 815 815 130 962 320 648 20-φ21 GID-1200 1200 1440 1280 1280 150 1360 385 1480 36-φ19

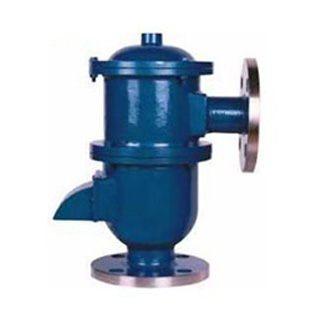

HXF4型带呼出接管阻火呼吸阀 带呼出接管阻火呼吸阀 概述: HXF4型带呼出接管阻火呼吸阀 特点及性能: 带呼出接管阻火呼吸阀 是装在室内固定储罐顶上的接管呼吸作用,它能对石油储罐内外压差进行自动调节、其性能可靠、稳定，完全符合石油工业部SY7511-87部标准。

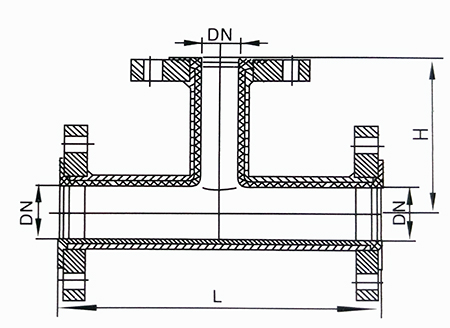

衬氟管道附件中的衬氟三通分为等径三通和异径三通，如下图所示，其不同之处就是DN，若DN相同则为等径三通，不同则为异径三通，其相关结构图和尺寸表如下所示。

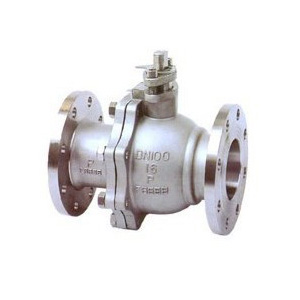

不锈钢浮动球阀 球阀 产品特征: 球阀 适用介质：水、气、油品、天然气和酸碱腐蚀性介质
球阀 适用温度：-196～350℃
球阀 驱动方式：手动、气动、电动、液动等
球阀 公称通径：DN15～250mm 1/2＂～10＂
球阀 主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
