ZCF系列二位二通(三通)直动膜片式塑料王(耐腐蚀)电磁阀〈常闭型或常开型〉
————————————————————————————————————————————————————————————————
QW800-K系列二位二通卫生级卡箍式气动球阀 〈 开关型或调节型〉
产品特点
1、动作速度快
2、可任意角度安装
3、可配应急手动装置
4、带可视阀位位置指示装置
5、介质无粘度限制、无流向限制
6、阀体材料:304不锈钢(代号:B),316不锈钢(代号:R),316L不锈钢(代号:L)
7、密封材料:Ⅲ/Ⅵ/Ⅶ型—氟塑料（PTFE,代号:P）,Ⅳ型—对位聚苯（PPL,代号:P）
8、控制方式:
QW80011—单作用常闭型，QW80012—单作用常开型，QW8002—双作用控制，QW800□4□—调节型（带定位器）
9、公称压力:常规—1.6MPa,特需—2.5、4.0、6.4MPa
10、适用介质温度：常规Ⅲ型：-40～150℃，特需Ⅳ型：-40～250℃ Ⅵ型：-100～150℃ Ⅶ型：-196～150℃

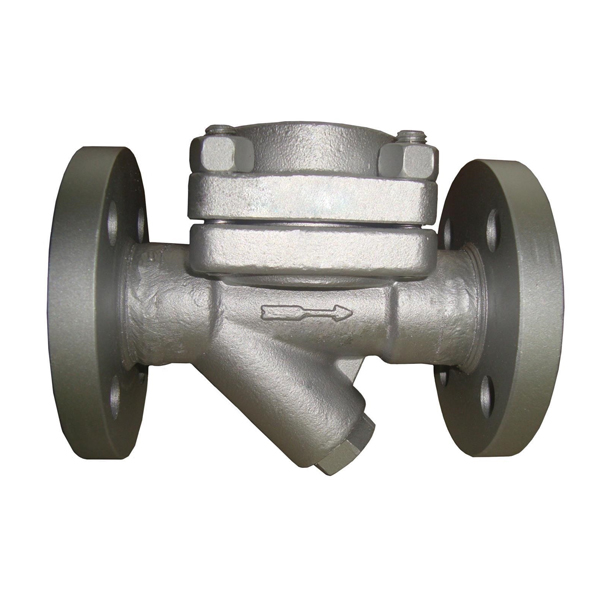

CS46H型膜盒式蒸汽疏水阀 热静力型膜盒式蒸汽疏水阀 （蒸汽压力平衡式）是目前国际上最常用的先进节能型疏水阀 。膜盒式蒸汽疏水阀 的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
它的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；最大背压率 ≤80% ，膜盒坚固，使用寿命长。
膜盒式蒸汽疏水阀 适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

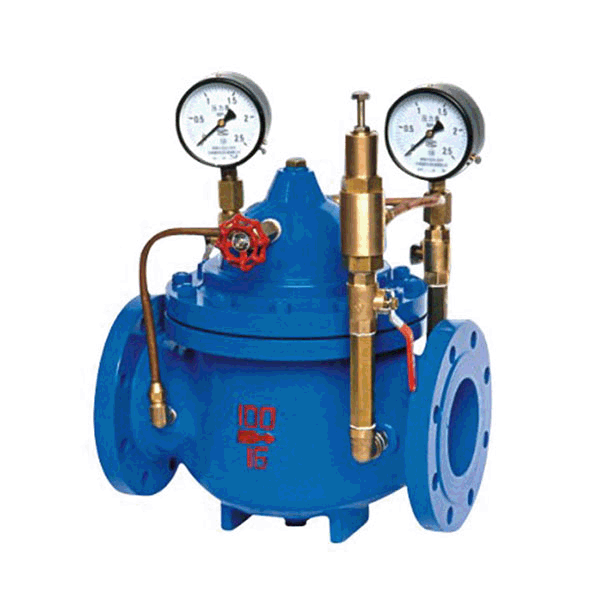

200X 减压稳压阀 200X减压稳压阀 结构特点和用途
200X 减压稳压阀 由主阀、导阀、针阀 、球阀 、微型过滤器 和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。
本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
200X减压稳压阀 工作原理
当阀门从进口端给水时，水流过针阀 进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。
200X 减压稳压阀 主要技术参数 公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 最高进口压力(MPa) 出口可调压力(MPa) 适用介质 介质温度(℃) 1.0 1.5 1.1 1.0 0.09-0.8 水 0-80 1.6 2.4 1.76 1.6 0.10-1.2 2.5 3.75 2.75 2.5 0.15-1.6
200X 减压稳压阀 主要零件材料 零件名称 零件材料 阀体 阀盖 WCB 阀座 阀盘 铜合金 密封圈 O型圈 丁腈橡胶 阀杆 2Cr13 弹簧 50CrVA 针型阀 铜合金 球阀 铜合金 浮球阀 铜合金 微型过滤器 不锈钢 200X减压稳压阀 部件列表：
1、导阀2、主阀3、球阀4、压力表5、针表

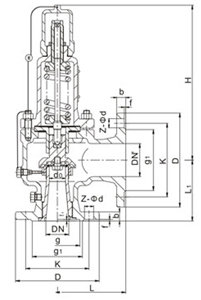

200X 减压稳压阀 连接尺寸 DN L A A1 H H1 F D
mm D1
mm D2
mm n-Φd mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14 25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14 32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18 40 240 330 155 395 278 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18 50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18 65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18 80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18 100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22 125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26 150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26 200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26 250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30 300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30 350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33 400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36 450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36 500 1075 980 490 1135 665 830 670 715 760 620 650 660 585 585 609 20-26 20-33 20-36 600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39 700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42 800 1750 1230 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48
200X减压稳压阀 安装示意图
01、国内通用型暨暖通空调水系统专用产品
02、阀体材料:常规铸铜(代号:T)，特需铸铁(代号:C)
03、适用流体温度:I:-9～80℃(NBR密封) Ⅲ:-29～150℃(PTFE密封)
04、公称压力:PN16bar
05、流量特性:等百分比或线性
06、执行器必须垂直向上安装，可选配手动控制杆
07、控制方式:开关控制比例控制
08、电压常规:AC24V/AC220V 50/60Hz 5.5VA，允许波动±10%，其它电压定制(调节型电压仅有AC24V)

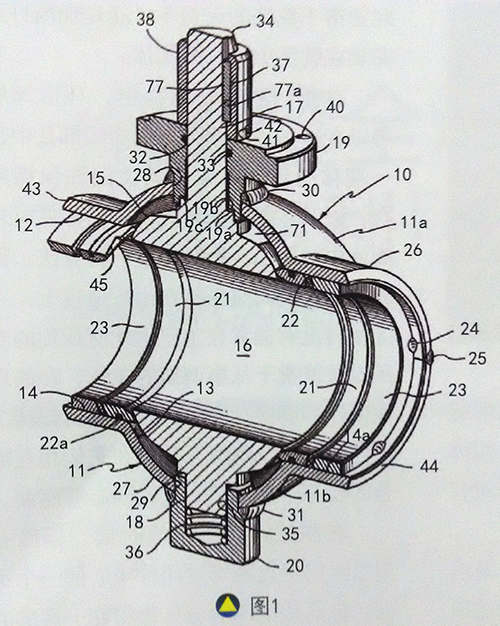

介绍了水煤浆加压气化装置用锁渣阀的结构及性能特点,分析了在设计过程中所遇到的技术难点及相关解决方案,阐述了密封面材料配对形式的选择及机加工工艺的特殊要求。
