作者: JocelynTob

对焊球阀 Q61F

对焊球阀 Q61F

Q61F对焊球阀的关闭件是个球体,它是依靠球体绕阀体中心线作90度旋转来达到开启、关闭的一种阀门。结构形式有二片式和三片式,对接焊方式有承插焊、坡口焊、平。对焊球阀是近年来被广泛采用的一种新型阀门,此阀可水平安装或垂直安装。

偏心旋转半球阀工作原理与结构特点

偏心旋转半球阀工作原理与结构特点

   偏心旋转半球阀工作原理:偏心旋转调节阀是一种结构新颖、流体阻力小的直通型阀体结构,阀芯的回转中心不与旋转轴同心,可减小阀座磨损,延长使用寿命;阀芯后部设有一个导流翼,有利于流体稳定流动,具有优良的稳定性。同时,还具有流量大,可调范围广的优点特别适用于含有淤浆的工艺系统控制。

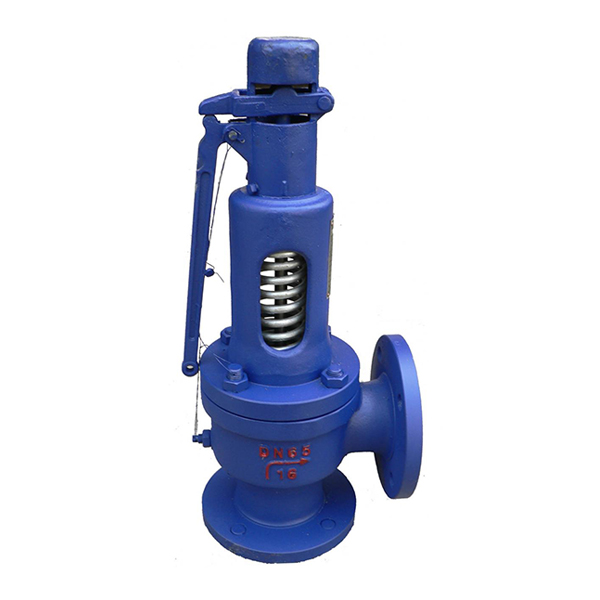

A47H带扳手弹簧微启式安全阀,法兰安全阀

A47H带扳手弹簧微启式安全阀,法兰安全阀

A47H/W带扳手弹簧微启式安全阀 弹簧微启式安全阀 产品详细资料:

   A47H/W带扳手弹簧微启式安全阀 适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。
弹簧微启式安全阀 主要零部件材料 NO 零件名称 材料 1 阀体 WCB 2 阀座 ZG2Cr13 3 调节圈 ZG2Cr13 4 阀瓣 2Cr13 5 导向套 2Cr13 6 阀盖 ZG230-450 7 弹簧 50CrVA 8 阀杆 2Cr13 9 扳手 ZG200-400 10 调整螺杆 45 11 保护罩 ZG200-400   密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金     弹簧微启式安全阀 外形尺寸和连接尺寸 型号 公称通径 do D K g g1 b f f1 Z-ød DN’ D1 K1 g2 g’ b1 f’ f1′ Z1-ød1 L L1 ≈H A47H-16C 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270 25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270 32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312 40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320 50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390 65 50 185 145   120 20 3   4-18 65 185 145 120   20 3   4-18 140 130 395 80 65 200 160   135 20 3   8-18 80 200 160 135   20 3   8-18 160 135 400 100 80 220 180   155 22 3   8-18 100 220 180 155   22 3   8-18 170 160 600 125 100 250 210   185 22 3   8-18 125 250 210 185   22 3   8-18 190 190 620 150 125 285 240   210 24 3   8-23 150 285 240 210   24 3   8-23 205 195 625 200 150 340 295   265 26 3   12-23 200 340 295 265   26 3   12-23 240 230 798 250 200 405 355   320 30 3   12-26 250 405 355 320   30 3   12-26 350 320 981 300 250 460 410   375 30 4   12-26 300 460 410 375   30 4   12-26 350 320 1005 A47H-25 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270 25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270 32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312 40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320 50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390 65 50 185 145   120 22 3   8-18 65 185 145 120   20 3   4-18 140 130 395 80 65 200 160   135 24 3   8-18 80 200 160 135   20 3   8-18 160 135 400 100 80 230 190   160 24 3   8-23 100 220 180 155   20 3   8-18 170 160 600 125 100 270 220   188 28 3   8-26 125 250 210 185   22 3   8-18 190 190 620 150 125 300 250   218 30 3   8-26 150 285 240 210   24 3   8-23 205 195 625 200 150 360 310   278 34 3   12-26 200 340 295 265   26 3   12-23 240 230 798 250 200 425 370   332 36 3   12-30 250 405 355 320   30 3   12-26 350 320 981 300 250 485 430   390 40 4   16-30 300 460 410 375   30 4   12-26 350 320 1005 A47H-40 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55   16 2   4-14 100 85 270 25 20 115 85 58 65 16 2 4 4-14 25 115 85 65   16 2   4-14 100 85 270 32 25 140 100 66 78 18 2 4 4-18 32 140 100 78   18 2   4-18 115 100 312 40 32 150 110 76 85 18 3 4 4-18 40 150 110 85   18 3   4-18 120 110 320 50 40 165 125 88 100 20 3 4 4-18 50 165 125 100   20 3   4-18 135 120 390 65 50 185 145 110 120 22 3 4 8-18 65 185 145 120   20 3   4-18 140 130 395 80 65 200 160 121 135 22 3 4 8-18 80 200 160 135   20 3   8-18 160 135 400 100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155   22 3   8-18 170 160 600 125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185   22 3   8-18 190 190 620 150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210   24 3   8-23 205 195 625 200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265   26 3   12-23 240 230 798 250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320   30 3   12-26 350 320 981 300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375   30 4   12-26 350 320 1005 A47H-64 A47Y-64 20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301 25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301 32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312 40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366 50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 396 65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 570 80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 565 100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 597 150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738 A47H-100 A47Y-100 20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301 25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301 32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312 40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366 50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 396 65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 570 80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 565 100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 597 150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738

柱塞阀的原理结构

柱塞阀 的原理结构
柱塞阀 是由阀体、阀盖、阀杆、柱塞、手轮、密封圈、孔架等零部件组成。当旋转手轮的,通过阀杆带动柱塞,使之在两个密封圈之间上下往复运动,完成阀门的开启和关闭。

在柱塞阀 中,柱塞与密封圈之间采用过盈配合,当柱塞塞入密封圈内孔时,密封圈被压缩进而紧紧抱住柱塞。这时,依靠过盈密封圈所产生的径向分力将大于流体压力,从而保证了密封。当柱塞抽出时,密封圈在材料的弹性作用下,恢复原状,此时,流体通过孔架及下密封圈而流向出口。

由于密封圈采用新型非金属材料制成,混合综合性能好,具有经受长期高温、高压而不丧失弹性的性能,况且柱塞与密封圈之间的接触面积大。因此密封可靠、经久耐用。

Z45321常闭排气型、Z45322常开排气型铜系列二位三通先导膜片式电磁阀- 二位三通电磁阀

产品特点 01、出口型
02、泄漏量:0ml/min
03、最高动作频率:3次/秒
04、最高耐压等级:10kgf/cm2
05、适合的环境温度:-15~75℃
06、适用介质的运动粘度:≤25CSt(mm2/s)
07、可任意角度安装,水平安装线圈向上可延长使用寿命
08、先导式结构,需要一定的压力压差才能动作
09、膜片材料:常规Ⅰb型—NBR(丁腈jīng橡胶,代号:N)
       特需Ⅱc型—EPDM(三元乙丙橡胶,代号:E)、Ⅱe型—VITON(氟橡胶,代号:V)
10、阀体材料:锻铜(代号:[T])
11、电压常规:AC220/AC230/AC240V  50/60Hz,DC24V,允许波动±10%,其它电压定制
