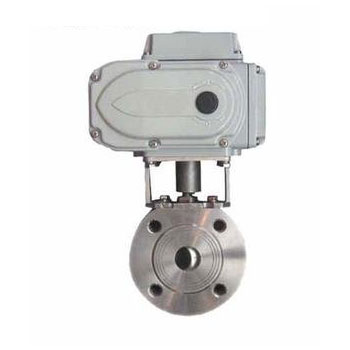

Q971F电动对夹式球阀   电动对夹式球阀 概述：
　　 q971f电动球阀 是球芯通道形状有矩形、v形及o形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
  电动对夹式球阀 主要零件材料: 1) 轴 shaft 不锈钢 ansi316 1.4401 unix5crnimo 17 12 2) 螺母夹 nut holder 不锈钢 ansi304 1.4301 unix5crni 18 10 3) 防松螺母 lock nut 不锈钢 ansi304 1.4301 unix5crni 18 10 4) 弹簧 spring 不锈钢 ansi301 1.4310 unix12crni 17 07 5) 垫圈 washer 不锈钢 ansi304 1.4301 unix5crni 18 10 6) 压紧环型螺母 gland nut ring 不锈钢 ansi304 1.4301 unix5crni 18 10 7) 顶部密封 至p sealing ＊＊ 聚四氯乙烯 p.t.f.e. / / 8) o环 o-ring ＊＊ 氟橡胶 viton / / 9) 密封圈 seals 聚四氯乙烯 p.t.f.e. / / 10) o环 o-ring 氟橡胶 viton / / 11) 环型螺母密封 ring nut sealing 聚四氯乙烯 p.t.f.e. / / 12) 底部密封 bot至m sealing 聚四氯乙烯 p.t.f.e. / / 13) 环型螺母 ring nut ＊ 不锈钢 ansi316 1.4401 unix5crnimo 17 12 14) 球体 ball ＊ 不锈钢 ansi316 1.4401 unix5crnimo 17 12 15) 阀体 body ＊ 不锈钢 ansi316 1.4408 /
  电动对夹式球阀 主要技术参数:  直径 mm. 15 20 25 32 40 50 65 80 100 尺寸 mm. DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 通径 mm. 15 20 25 32 40 50 65 80 100 A mm. 207,5 207,5 207,5 207,5 256,5 256,5 256,5 256,5 381 B mm. 122,5 122,5 122,5 122,5 156,5 156,5 156,5 156,5 242 C mm. 68 68 68 68 94 94 94 94 137 D mm. 163,5 163,5 163,5 163,5 185 185 185 185 234 X mm. 44 44 44 44 44 44 44 44 44 E mm. 35 38 42 50 60 70 95 118 140 ΦG mm. 90 100 110 130 140 165 185 200 220 ΦM mm. 65 75 85 100 110 125 145 160 180 ΦN mm. M 12/4 M 12/4 M 12/4 M 16/4 M 16/4 M 16/4 M 16/4 M 16/8 M 16/8 ΦR GAS 1/8" 1/8" 1/8" 1/8" 1/8" 1/8" 1/8" 1/8" 1/8" T. of cycle 50/60 Hz s. 15 – 12,5 15 – 12,5 15 – 12,5 15 – 12,5 15 – 12,5 15 – 12,5 15 – 12,5 15 – 12,5 15 – 12,5 H mm. 234,5 237,5 243 249,5 295 302 325 335 395 重量 Kg. 6,7 7,3 7,9 9,3 15,4 15 19,7 29,3 44,9
