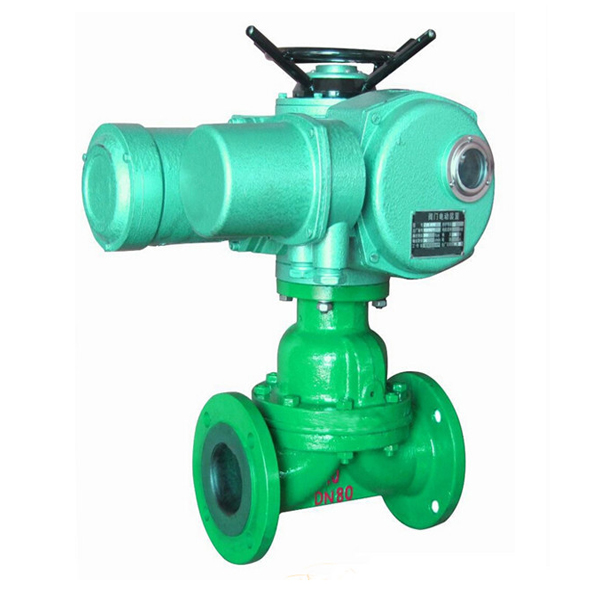

G941J电动衬胶隔膜阀
G941J电动衬胶隔膜阀 隔膜阀 是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。
基本结构 1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。 2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。 3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。” 电动衬胶隔膜阀 设计规范 遵循GB/T 12239，BS 5156标准 电动衬胶隔膜阀 驱动方式 手动、气动(常开或常闭)、电动
电动衬胶隔膜阀 主要零部件材料表 序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢 Z C P R PL RL 1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M 2 阀瓣/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 4 隔膜 FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶） 5 支架 PTFE(F4) CF8 CF8 6 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3 7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti 8 螺母 45 0Cr18Ni9 0Cr18Ni9 9 手轮 WCB WCB WCB 电动衬胶隔膜阀 主要外形和连接尺寸 公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa PN1.6MPa 15 1/2 125 80 55 40 2 12 4-φ12 95 65 45 2 14 4-φ14 20 3/4 135 90 65 50 2 14 4-φ12 105 75 55 2 16 4-φ14 25 1 145 100 75 60 2 14 4-φ12 115 85 65 2 16 4-φ14 32 5/4 160 120 90 70 2 16 4-φ14 135 100 78 2 18 4-φ18 40 3/2 180 130 100 80 3 16 4-φ14 145 110 85 3 18 4-φ18 50 2 210 140 110 90 3 16 4-φ14 160 125 100 3 20 4-φ18 65 5/2 250 160 130 110 3 16 4-φ14 180 145 120 3 20 4-φ18 80 3 300 185 150 125 3 18 4-φ18 195 160 135 3 22 4-φ18 100 4 350 205 170 145 3 18 4-φ18 215 180 155 3 22 8-φ18 125 5 400 235 200 175 3 20 8-φ18 245 210 185 3 24 8-φ18 150 6 460 260 225 200 3 20 8-φ18 280 240 210 3 24 8-φ23 200 8 570 315 280 255 3 22 8-φ18 335 295 265 3 26 8-φ23 250 10 680 370 335 310 3 24 12-φ28 390 350 320 3 28 12-φ23 300 12 790 435 395 362 4 24 12-φ23 440 400 368 4 28 12-φ23
C8104-T系列碳钢/不锈钢、C9104系列UPVC/CPVC电动中线蝶阀〈调节型〉- 电动软密封蝶阀
C8104-T系列碳钢/不锈钢、C9104系列UPVC/CPVC电动中线蝶阀〈调节型〉 技术参数
蝶阀的用途
蝶阀的名称来源于翼状机构的蝶板。在蝶阀阀体的圆柱形通道内，圆盘形碟版绕着其轴线旋转，只需回转90°即可开闭阀门。蝶阀在管道上主要作切断和节流用。
蝶阀在石油、化工、城市煤气、城市供热、水处理等一般工业上应用很广，也适用于热电的冷凝器及冷却系统。
蝶阀的密封副通常采用橡胶、塑料等弹性密封材料，以及金属对金属密封副形式。对于弹性密封，密封圈可以镶嵌在阀体通道内，也可以镶嵌在碟版周边。当作切断用时，起密封性能大大优于金属密封副，但弹性密封受材料的温度限制。金属密封副虽然能适应较高的工作温度，寿命也比一般弹性密封蝶阀长，但很难做到完全密封，因此，一般多用于节流。用作切断的金属硬密封蝶阀，在国内有十余家阀门厂生产；由于密封副的机构形式不同，其密封性能也各不相同。
蝶阀具有以下优点：
1.体积小，重量轻。与相同压力等级和相同口径的闸阀相比，其重量可以减轻30%~50%.
2.机构简单，启闭迅速。蝶阀零件较少，机构比较紧凑，启时，只需将碟版旋转90°即可。
3.调节和密封性能良好，可实现分级控制流量，调节性能优异。由于采用了橡胶塑料等弹性材料作为密封圈，压缩、回复性能良好，密封性较好。
4.流体阻力和操作力矩较小。根据蝶阀的流阻试验数据，蝶阀的流阻小于除球阀、旋塞阀、平板闸阀等其它类型的阀门。此外，由于关闭碟版受力出于近似平衡状态，用相当小的力矩便可开启阀门，故操作力矩小。
蝶阀的种类很多，根据其机构特点和用途，一般可以分为以下两大类：
1.密封型蝶阀
这种蝶阀在关闭时能够保证完全密封，在管道上可以作为切断用，密封圈通常采用橡胶或塑料制成。但是，目前国内也采用金属材质制成的密封圈，称为双偏心或三偏心，也能保证良好的密封性能，如图2-9所示。
2.非密封型蝶阀
这种蝶阀在关闭状态时不能保证全密封，在管道上只能作为节流用。其密封副材质通常采用的是金属。图2-10所示。作为流量控制用的蝶阀，大多采用金属密封副。
蝶阀和管道连接的方式有对夹式、双法兰式和单法兰式三种，但最常用的是对夹式和双法兰式。
对夹式是用双头螺栓将阀门连接在管道上的两法兰之间。阀体形式可以为单法兰式、无法兰式或U形截面式，如图2-11~图2-13所示。

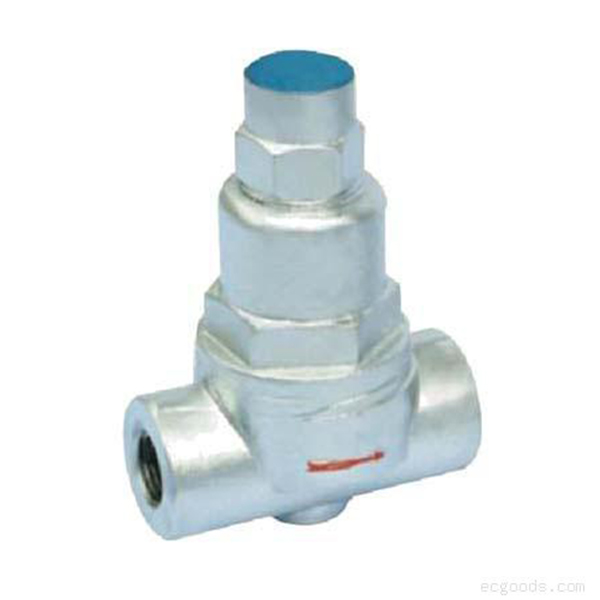

STB可调恒温式疏水阀
STB可调恒温式疏水阀 可调恒温式疏水阀 概述 ST系列疏水阀 属于热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求调节螺钉进行调节。
ZCH系列先导活塞式电磁阀- 通用型
___________________________________________________________________________________________________________
三片式球阀 Q11F
Q11F三片式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
