T86系列气动薄膜单座衬氟调节阀 产品特点 01、本阀与介质接触的部位均衬F46或PFA，可耐腐蚀性介质，如盐酸、硫酸、硝酸、氢氟酸等，且耐老化
02、采用聚四氟乙烯波纹管和填料双重密封，密封性能好，阀杆密封处零泄漏
03、阀芯、阀座外层均为软密封，泄漏量小，泄漏量可达Ⅵ级，甚至零泄漏
04、执行机构采用多弹簧圆周均匀布置，使用高强度橡胶薄膜执行元件，结构小、输出力大
T267系列电子式电动单座角型调节阀 产品特点 01、本阀采用顶部导向结构，阀体结构紧凑，压降损失小、流通量大、 可调范围广、流量控制精度高
02、阀芯导向部分的导向面积大，具有抗振性能强的特点
03、性能符合JB/T7387《工业过程控制系统用电动控制阀》标准
04、智能控制模块内置于电动装置本体中，无需外接定位器
05、角式结构可避免流体残留、结焦、堵塞，便于自净与清洗，适用于控制高粘度介质及含有颗粒的流体或泥浆等不洁净介质
1. 根据实际使用工况确定蒸汽疏水阀的入口与出口的压差。蒸汽疏水阀的入口压力是指由于蒸汽压力的波动或温度调剂阀的节流，蒸汽疏水阀 入口处的最低工作压力；蒸汽疏水阀的出口压力是指蒸汽疏水阀后可能形成的最高工作背压，当排入大气时，实际压差按蒸汽疏水阀入口压力决定。
2. 根据蒸汽供热设备在正常工作时产生的凝结水量，乘以选用修正系数k，然后按照蒸汽疏水阀的排水量进行选择。
3. 凝结水量可以用以下方法计算：
（1）管线运行时产生的凝结水量Q=q0L(1-Z/%)(kg/h),此公式中：
Q：凝结水量（kg/h）
q0：光管产生的凝结水量（kg/h）
L：疏水点之间的距离（m）
Z：保温效率（％）
（2）蒸汽加热设备运行时产生的凝结水量Q=VrC△T/Ht，此公式中：
Q：凝结水量（kg/h）
V：被加热物体的体积（m3）
r：被加热物体的密度（kg/ m3）
C：液体的比热（kcal/kg.OC）
△T：液体温升（OC）
H：蒸汽潜热（kcal/kg）
t：加热时间
4.下表1中推荐了常见使用工况的选用修正系数K的数值，供疏水阀 用户参考。
5.各种类型的蒸汽疏水阀结构及原理有所不同，性能不尽相同，在选用时可根据不同的使用场合，选择不同的蒸汽疏水阀。
蒸汽疏水阀 的防护设施
蒸汽疏水阀有带旁通管和不带旁通管之分；有凝结水回收和凝结不回收之分。排水量大以及其他特殊要求的蒸汽疏水阀，可采用并联形式的安装设施。

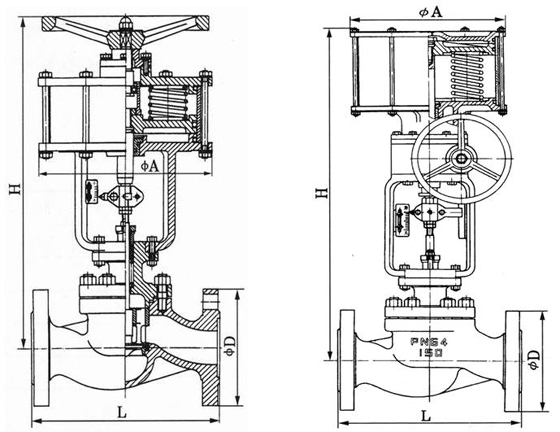

切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

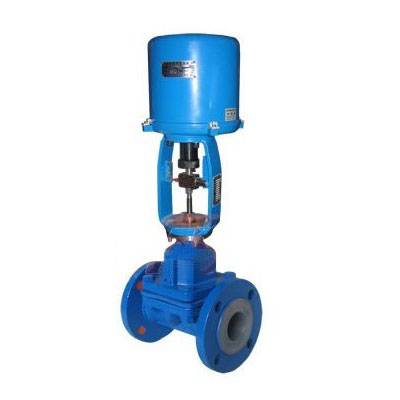

ZDLT电动调节隔膜阀由PS系列和3610系列直行程电动执行机构和隔膜阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
真空蝶阀产品特点：
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便 。
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响 。
用途：
本蝶阀 是一种非密闭型蝶阀 ，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
结构特点：
本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
工作原理：
本蝶阀 由电动机带动驱动执行机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。 目前 , 衬氟蝶阀,衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
A，真空蝶阀在使用过程中仍然存在以下几个问题：
1、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。
2、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。
3、因衬胶蝶阀的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。
4，高性能通风蝶阀其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。
阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。
采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。
逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。
因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀。
