2021-02-05|
GIQ气动高真空蝶阀
GIQ 气动高真空蝶阀 ■ GIQ 气动高真空蝶阀 ■ GIQ型气动高真空蝶阀 是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。 ■ GIQ
Pneumatic High Vacuum Butterfly Valve ■ GIQ pneumatic high vacuum butterfly valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the butterfly valve opened and closed. It is used to put through or cut off the airflow in vacuum pileline. Applicable medium can be pure air and noncorrosive gases. They may be fitted with signal feedback device and electropneumatic valve positioner. ■ 主要技术性能
Main Technical Performance ■
■
■ 适用范围：Applicability 105～1.3×10-4Pa 阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S. 适用温度：Applicable Temperature -25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶) 气源压力：Mains Voltage 0.4～0.6MPa 安装方向：Mounting Direction 任意 ■ 主要零件材料
Materials of Main Parts ■
■ 阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。
Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton CONSTRUCTION FIGHTS(mm) ■ 外形及连接尺寸(mm)
Overall and Connection Dimensions(mm) Model
型号 DN D Do D1 B H B1 L n-φc GID-40 40 85 70 44 22 162 90 104 4-φ7 GID-50 50 110 90 55 22 175 90 104 4-φ7 GID-65 65 125 105 70 26 198 102 140 4-φ9 GID-80 80 145 125 85 30 208 102 140 4-φ9 GID-100 100 170 145 105 30 220 102 140 4-φ12 GID-150 150 220 195 156 35 272 115 164 8-φ12 GID-200 200 275 250 208 40 330 205 190 8-φ12 GID-250 250 330 300 258 45 335 205 190 8-φ14 GID-300 300 380 350 308 55 426 152 247 8-φ14 GID-400 400 500 465 410 60 520 180 308 8-φ18 GID-500 500 600 565 510 80 643 220 378 12-φ18 GID-600 600 710 670 610 100 760 270 524 12-φ21 GID-800 800 920 815 815 130 962 320 648 20-φ21 GID-1200 1200 1440 1280 1280 150 1360 385 1480 36-φ19
|
2020-12-13|
气动薄膜调节阀的手轮是如何工作的
1、当气源信号或电信号出现故障时，或者当执行机构的主要元件，如膜片、弹簧、密封件、传动件等损坏时，要把自动操作改为手动操作，可采用手轮机构继续维持调节阀的调节功能。
|
2020-10-13|
保温球阀技术改进
摘要：针对目前技术领域中保温球阀存在的缺陷，对其密封材料及密封结构进行改进，使其在高温工况下能确保密封性能，并且大大提高其使用寿命。
关键词：保温球阀；密封结构；密封材料；温度
随着国内工业的不断发展，对管线上使用的保温球阀的需求也随之增加，对保温球阀的要求也越来越高，用户选用保温球阀时，特别关注该阀有没有具有良好的密封性能以阻止介质的泄漏。由于进口保温球阀的可靠性较好，因此用户对重要部位多采用进口保温球阀，但是进口保温球阀价格昂贵，交货周期较长，售后服务不方便，严重影响整套管线的运作。为了减少管线费用，实现保温球阀的国产化，国内厂家也不断在国产保温球阀的质量上、密封可靠性上精益求精，力求代替进口保温球阀。本文就针对保温球阀在耐高温问题上进行分析并提出改进措施。
1 提出问题
目前现有技术领域中的保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，夹套与阀体之间构成保温通道，通道内注入蒸汽或其他保温介质，确保阀内介质能够正常工作。保温球阀具有良好的保温特性，且阀门的通径与管径一致，同时又能有效地降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
因受阀门密封结构及其相对应的密封材料的制约，其使用的温度小于 200℃。而且长时间在 200℃ 的工况下使用，寿命较短。虽然阀座方面可选用短时间能耐 300 ℃ 的高强度石墨材料，但阀门中还有许多需要密封的部位仍无法在高温场合下密封，特别是径向密封方面，高强度石墨材料不适宜做径向密封。通常的保温球阀径向密封是采用 O 形圈密封结构，这样整台阀门的使用温度直接受到 O 形圈使用温度的制约，目前保温球阀上使用的 O 形圈是氟橡胶，而氟橡胶的使用温度在 200℃ 以内，且不能长期在这极限温度内使用。远远不能满足市场中许多介质的要求，如工况介质为松香时，其要求保温球阀的使用温度为 300 ℃，这样才有利于松香介质获得较为理想的流动性，传统中用 O 形圈作为密封零件时，就无法满足其要求。
2 改进措施
根据保温球阀存在的问题，确定对保温球阀的密封材料和结构进行改进。
（1）首先对图 1 在支承圈与阀体之间，通常采用 O 形圈作径向密封的结构进行改进，取消采用 O 形圈的密封结构，在图 2 支承圈上直接加工出台阶结构使支承圈与阀体之间组成密封腔．在密封腔内装上耐高温的柔性石墨材料的密封圈，在密封圈后面加装一个带锥截面的垫圈，垫圈后面装上专用结构的螺塞，这样通过旋紧螺塞，螺塞将力传递给垫圈，垫圈的锥截面将挤压密封圈，密封圈产生变形，使其在径向内外贴紧支承圈和阀体，从而使保温球阀在径向获得耐高温的密封结构，同时，通过旋紧螺塞，使球体与阀座之间产生预紧密封力，使其获得密封。
（2）在阀座密封结构上亦做出相应的改进，采用镶入式结构，将阀体及支承圈挖出凹槽，凹槽底端装入密封性能优越且耐高温的柔性石墨，既能起到阀座底端的密封作用，又能起到各密封副之间因热胀冷缩的补偿作用。在柔性石墨上面装上耐高温的金属阀座，使用温度可提高到 425℃ 以内长时间使用，从而解决了保温球阀不能在 200℃ 以上长时间使用的局面。并且还可根据实际工况的要求选用不同材质的阀座。
（3）在图 1 中起排泄作用的底端接管与堵头是螺纹连接，当温度升高时，螺纹部分的密封很难保证，决定取消堵头，在图 2 中与底端接管连接的堵头换上台阶式排污堵头，连接端用缠绕垫进行密封，确保底端的密封可靠性。
3 结语
通过改进保温球阀的密封结构，密封性能优良，特别是改进后的柔性石墨代替了 O 形圈，在温度 ≤425℃ 的工况上得到广泛使用。随着国内工业水平的发展和技术进步，其性能将不断提高，应用范围将不断扩大。保温球阀是根据市场需求而改进设计制造的，该阀门具有整体结构紧凑、操作方便、密封可靠和寿命长等特点，目前该保温球阀在用户使用工况中运行良好，各项性能指标均达到设计要求。对容易凝固、高粘度的液体介质具有优良的性能，特别适用于松香之类的稠质介质。
|
2020-10-13|

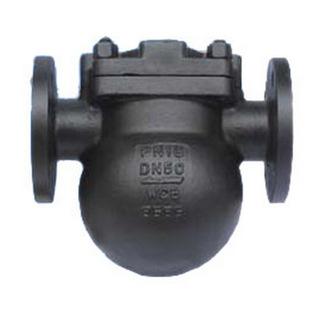

FT44H杠杆浮球式蒸汽疏水阀
杠杆浮球式蒸汽疏水阀 杠杆浮球式蒸汽疏水阀 用途 特点
（一）杠杆浮球式蒸汽疏水阀 用途：
杠杆浮球疏水阀 ，广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合. （二）杠杆浮球式蒸汽 疏水阀 特点：
此超大排量型蒸汽疏水阀 ，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。
杠杆浮球式蒸汽疏水阀 主要零部件材料表
零部件材料袋 材料 阀体、阀盖 WCB、HT250
不锈钢 阀座、阀芯 不锈钢 浮球 不锈钢 控制架 不锈钢 热敏元件 哈氏合金
|
2020-09-13|

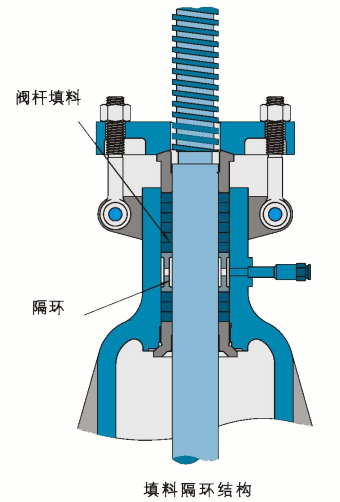

锻钢截止阀 J11W
我公司生产的锻钢截止阀体盖连接设计形式有三种：一、体盖螺栓连接锻钢截止阀，按这种连接形式设计的阀门，其的阀体与阀盖用螺栓连接，采用缠绕式垫片密封，优点是方便在使用中的维护；二、体盖焊接连接锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏；三、是压力自紧式阀盖锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。您可以根据实际情况合理选用我们的锻钢阀门。
