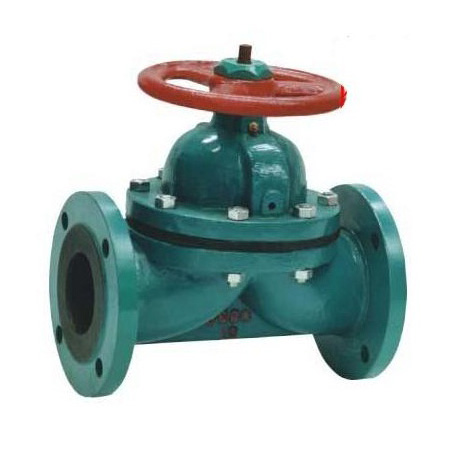

G41J衬胶隔膜阀 隔膜阀 是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。
基本结构 1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。 2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。 3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。” 衬胶隔膜阀 设计规范 遵循GB/T 12239，BS 5156标准 衬胶隔膜阀 驱动方式 手动衬胶隔膜阀 、气动衬胶隔膜阀 (常开或常闭)、电动衬胶隔膜阀

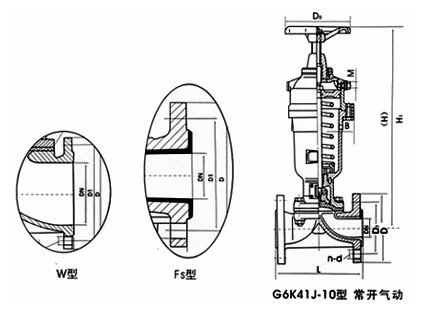

衬胶隔膜阀 主要零部件材料表 序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢 Z C P R PL RL 1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M 2 阀瓣/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 4 隔膜 FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶） 5 支架 PTFE(F4) CF8 CF8 6 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3 7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti 8 螺母 45 0Cr18Ni9 0Cr18Ni9 9 手轮 WCB WCB WCB 衬胶隔膜阀 主要外形和连接尺寸 公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa PN1.6MPa 15 1/2 125 80 55 40 2 12 4-φ12 95 65 45 2 14 4-φ14 20 3/4 135 90 65 50 2 14 4-φ12 105 75 55 2 16 4-φ14 25 1 145 100 75 60 2 14 4-φ12 115 85 65 2 16 4-φ14 32 5/4 160 120 90 70 2 16 4-φ14 135 100 78 2 18 4-φ18 40 3/2 180 130 100 80 3 16 4-φ14 145 110 85 3 18 4-φ18 50 2 210 140 110 90 3 16 4-φ14 160 125 100 3 20 4-φ18 65 5/2 250 160 130 110 3 16 4-φ14 180 145 120 3 20 4-φ18 80 3 300 185 150 125 3 18 4-φ18 195 160 135 3 22 4-φ18 100 4 350 205 170 145 3 18 4-φ18 215 180 155 3 22 8-φ18 125 5 400 235 200 175 3 20 8-φ18 245 210 185 3 24 8-φ18 150 6 460 260 225 200 3 20 8-φ18 280 240 210 3 24 8-φ23 200 8 570 315 280 255 3 22 8-φ18 335 295 265 3 26 8-φ23 250 10 680 370 335 310 3 24 12-φ28 390 350 320 3 28 12-φ23 300 12 790 435 395 362 4 24 12-φ23 440 400 368 4 28 12-φ23
