AFC BFC系列（二联件） 功能与作用
对气源供给的空气进行过滤、调压、润油，保证气体符合电磁阀等气控装置的工作要求。

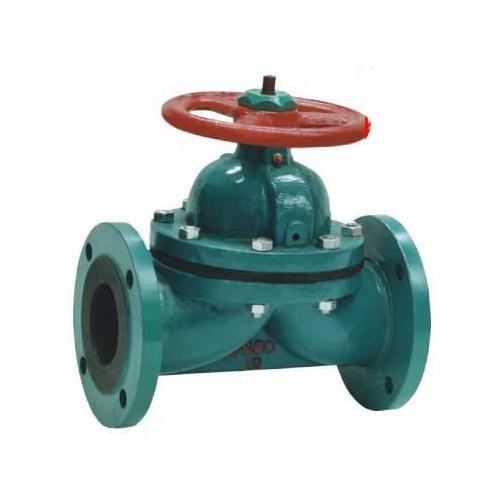

G46J直通式衬胶隔膜阀 直通式衬胶隔膜阀 技术规范 设计规范 结构长度 连接法兰 试验与检验 产品标识 供货规范 GB/T 12239 GB/T 12221/BS5156 JB/T78 BS4504 GB/T 13927 BS 12220 JB/T 7928 主要零部件材料 序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢 Z C P R PL PL 1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M 2 阀瓣/阀杆 HT250 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 衬里/阀座 天然胶(Natural rubber)、丁基胶(Isobutylene-isoprene rubber)、PTFE(F4)、FEP(F46) 4 隔膜 橡胶、氟塑料 Rubber, fluoro plastic 5 手轮 HT250 直通式衬胶隔膜阀 主要尺寸及重量 公称压力 工作压力 通径 L D D1 N-φd F H1 H2 D0 重量 mm inch 0.6 0.6 20 3/4 117 105 75 4-14 2 150 150 120 25 1 127 115 85 4-14 2 150 150 120 3.5 32 11/4 146 140 100 4-18 2 152 152 120 5 40 11/2 159 150 110 4-18 2 152 152 120 6 50 2 190 165 125 4-18 2 163 163 230 8.5 65 21/2 216 185 145 4-18 2 205 205 230 16 80 3 254 200 160 8-18 2 220 220 280 22 100 4 305 220 180 8-18 3 262 262 280 32 0.6 125 5 356 250 210 8-18 3 290 290 368 43.5 150 6 406 285 240 8-22 3 368 368 483 65 200 8 521 340 295 8-22 3 410 410 483 112.5 0.4 250 10 635 395 350 12-22 5 479 479 560 192.5 300 12 749 445 400 12-22 5 550 550 560 296 350 14 787 505 460 16-22 5 550 550 640 3.5 .025 400 16 914 565 515 16-26 5 120
ZL47F自力式流量平衡阀(带锁)是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确，操作简单，运做平稳，性能可靠，使用寿命长。
Q61F三片式对焊球阀 三片式对焊球阀 概述 三片式对焊球阀 适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
