800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。
800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。
800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。
今天我们来说说制冷系统的三个调节阀,它们分别是:蒸发压力调节阀,冷凝压力调节阀,吸气压力调节阀。它们能优化制冷系统的性能,在制冷系统中这些阀件是有很大的意义。下面我们一个个来说。
GUQ 气动高真空球阀 GUQ 气动高真空球阀 概述 GUQ型气动高真空(压力) 球阀 是通过电磁换向阀改变气路方向,控制执行气缸来驱动 球阀 ,达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。
CCQ气动超高真空插板阀 CCQ气动超高真空插板阀 概述 ■ CCQ型气动超高真空插板阀 是通过电磁换向阀改变气路方向,控制执行气缸驱动阀板作上下运动,达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
带反馈信号装置。 ■ CCQ
Pneumatic Ultra-high Vacuum Gate Valve ■ CCQ pneumatic ultra-high vacuum gate valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the valve disc up and down to make the valve opened or closed. It is used to put through or cut off the air passage in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases.
With signal feedback device. ■ CCQ气动超高真空插板阀 主要技术性能
Main Technical Performance ■
■
■ 适用范围:Applicability 105~1.3×10-7Pa 阀门漏率:Valve Leak Rate ≤1.3×10-7Pa.L/S.(DN≤200)
≤6.7×10-7Pa.L/S.(DN≥250) 适用温度:Applicable Temperature -30~+150℃ 阀门开启时阀板两侧的压差:
The differential pressure between the two sides of valve disc upon valve opening: ≤2.7×103Pa. 气源压力:Annoy pressure 0.4~0.6MPa ■ 高真空插板阀 主要零件材料
Materials of Main Parts ■
■ 阀体、阀板:不锈钢
密封件:氟橡胶、波纹管(轴封)、丁腈橡胶。
Body, and disc: stainless steel
Sealing element: Viton, bellows(shaft seal), NBR CONSTRUCTION FIGHTS(mm) ■ 高真空插板阀 外形及连接尺寸(mm)
Overall and Connection Dimensions(mm) Model
型号 DN A H D Do D1 D2 D3 L L1 G E n-d 法兰标准 CCQ-50 50 60 92 89 72.4 61.6 55.6 515 153 220 65 8-M8 GB6071 CCQ-63 63 65 105 114 92.1 82.6 76.6 566 180 220 80 8-M8 CCQ-80 80 65 130 130 110 99 93 603 200 220 80 16-M8 CCQ-100 100 70 152 152 130.2 120.7 114.7 653 267 220 95 16-M8 CCQ-150 150 70 202 202 181 171.5 165.5 771 350 270 95 20-M8 CCQ-200 200 80 251 253 231.8 222.3 216.6 889 424 270 115 24-M8 CCQ-250 250 85 300 314 288 308 275 271 1127 574 350 140 24-M10 JB5278 CCQ-300 300 85 352 365 338 353 323 318 1197 613 420 140 32-M10 CCQ-320 320 85 372 385 357 379 344 340 1197 613 440 140 36-M10 JB5278 CCQ-400 400 110 456 497 454 480 440 436 1666 810 536 180 36-M12 CCQ-500 500 135 595 590 555 580 540 536 1835 870 640 220 40-M12 CCQ-630 630 135 690 700 658 680 639 635 1930 960 780 280 40-M16 CCQ-800 800 150 880 890 855 880 835 831 2200 1100 950 350 60-M16
GI手动高真空蝶阀 GI手动高真空蝶阀 ■ GI型高真空蝶阀 用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。 ■ GI高真空蝶阀 High Vacuum Butterfly Valve ■ GI high vacuum butterfly valve is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. ■ GI高真空蝶阀 主要技术性能
Main Technical Performance ■
■
■ 适用范围:Applicability 105~1.3×10-4Pa 阀门漏率:Valve Leak Rate ≤1.3×10-4Pa.L/S. 适用温度:Applicable Temperature -25~+80℃(丁腈橡胶)
-30~+150℃(氟橡胶) 安装方向:Mounting Direction 任意 ■ 主要零件材料
Materials of Main Parts ■
■ 阀体、阀盖、阀杆:碳钢或不锈钢
密封件:丁腈橡胶、氟橡胶。
Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton CONSTRUCTION FIGHTS(mm) ■ 外形及连接尺寸(mm)
Overall and Connection Dimensions(mm) Model
型号 DN D Do D1 B H B1 L n-φc GI-32 32 78 64 36 22 32 36 115 4-φ7 GI-40 40 85 70 44 22 40 36 115 4-φ7 GI-50 50 110 90 55 22 50 36 115 4-φ9 GI-65 65 125 105 70 26 130 38 135 4-φ9 GI-80 80 145 125 85 30 140 38 135 4-φ9 GI-100 100 170 145 105 30 153 38 135 4-φ12 GI-150 150 220 195 156 35 179 40 165 8-φ12 GI-200 200 275 250 208 40 208 40 185 8-φ12 GI-250 250 330 300 258 45 234 45 300 8-φ14 GI-300 300 380 350 308 55 300 55 350 8-φ14 GI-400 400 500 465 408 60 340 60 500 8-φ18
GU手动真空球阀 ■ GU手动真空球阀 High Vacuum(Pressure)Ball Valve ■ GU手动真空球阀 主要技术性能
Main Technical Performance ■
■
■ 阀门漏率:Valve Leak Rate ≤1.3×10-4Pa.L/S. 适用温度:Applicable Temperature -30~+150℃
-30~+150℃(PPL密封) 适用范围:Appy Range 连接型式 Loose Flange 使用压力范围(Pa) 活套法兰(GB6070、JB919) 0.6×106~1.3×10-4 焊接法兰(GB6070、JB919) 1.6×106~1.3×10-4 快卸法兰(GB4982) 0.1×106~1.3×10-4 螺纹连接 Threaded Connection 1.6×106~1.3×10-4 ■ 手动真空球阀 主要零件材料
Materials of Main Parts ■
■ 阀体、阀盖、阀杆:不锈钢
密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL. CONSTRUCTION FIGHTS (mm) ■ 手动真空球阀 外形及连接尺寸(mm)(JB919)
Overall and Connection Dimensions(mm) ■ 螺纹连接的外形及连接尺寸(图一) Model
型号 DN G H E L GU-10(G) 10 1/4" 52 105 68 GU-16(G) 16 1/2" 64 130 72 GU-20(G) 20 3/4" 67 130 82 GU-25(G) 25 1" 83 165 90 GU-32(G) 32 1-1/4" 89 165 112 GU-40(G) 40 1-1/2" 100 190 120 GU-50(G) 50 2" 125 190 145 GU-63(G) 63 2-1/2" 150 250 185 GU-80(G) 80 3" 161 250 210 GU-100(G) 100 4" 180 280 268 ■ 活套法兰连接(GB6070)(图二) Model
型号 DN D Do H E L n-φc GU-10(F) 10 55 40 52 105 84 4-φ6.6 GU-16(F) 16 60 45 64 130 84 4-φ6.6 GU-25(F) 25 70 55 83 165 114 4-φ6.6 GU-32(F) 32 90 70 89 165 140 4-φ9 GU-40(F) 40 100 80 100 190 160 4-φ9 GU-50(F) 50 110 90 125 190 170 4-φ9 GU-63(F) 63 130 110 150 250 195 4-φ9 GU-80(F) 80 145 125 161 250 220 8-φ9 GU-100(F) 100 165 145 180 280 280 8-φ9 ■ 快卸法兰连接(GB4982)(图三) Model
型号 DN D1 D H E L GU-10(KF) 10 12.2 30 52 105 84 GU-16(KF) 16 17.2 30 64 130 84 GU-25(KF) 25 26.2 40 83 165 114 GU-32(KF) 32 34.2 55 89 165 140 GU-40(KF) 40 41.2 55 100 190 160 GU-50(KF) 50 52.2 75 125 190 170
GUD电动真空球阀 GUD电动真空球阀 概述 ■ GUD型电动高真空(压力)球阀 是以电动装置驱动阀杆与球芯来执行启闭动作,达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。 ■ GUD
Electromagnetism Vacuum air valve ■ GUD electric high vacuum(pressure)ball valve uses electric device to drive the stem and ball for open and close, thus to put through or cut off the medium flow in vacuum(pressure)pipeline. It is used in the areas of vacuum, dairy products, breweries, biological engineering, foddstuff, pharmaceuticals, drinks, cosmetics and chemicals. ■ GUD电动真空球阀 主要技术性能
Main Technical Performance ■
■
■ 阀门漏率:Valve Leak Rate ≤1.3×10-4Pa.L/S. 适用温度:Applicable Temperature -30~+150℃
-30~+150℃(PPL密封) 关闭时间:Close time ≤30S 适用范围:Applicability 连接型式 Loose Flange 使用压力范围(Pa) 活套法兰(GB6070、JB919) 0.6×106~1.3×10-4 焊接法兰(GB6070、JB919) 1.6×106~1.3×10-4 快卸法兰(GB4982) 0.1×106~1.3×10-4 螺纹连接 Threaded Connection 1.6×106~1.3×10-4 ■ 主要零件材料
Materials of Main Parts ■
■ 阀体、阀盖、阀杆:不锈钢
密封件:四氟乙烯、氟橡胶、PPL。
Body, disc and stem: stainless steel.
Sealing element: NBR, Viton, PPL. CONSTRUCTION FIGHTS (mm) ■ 外形及连接尺寸(mm)(JB919)
Overall and Connection Dimensions(mm) ■ 螺纹连接的外形及连接尺寸(图一) Model
型号 DN G H E L GUD-10(G) 10 1/4" 153 157 68 GUD-16(G) 16 1/2" 172 157 72 GUD-20(G) 20 3/4" 178 157 82 GUD-25(G) 25 1" 187 157 90 GUD-32(G) 32 1-1/4" 206 157 112 GUD-40(G) 40 1-1/2" 212 157 120 GUD-50(G) 50 2" 265 157 145 GUD-63(G) 63 2-1/2" 305 207 185 GUD-80(G) 80 3" 330 207 210 GUD-100(G) 100 4" 350 207 268 ■ 活套法兰连接(GB6070)(图二) Model
型号 DN D Do H E L n-φc GUD-10(F) 10 55 40 153 157 84 4-φ6.6 GUD-16(F) 16 60 45 172 157 84 4-φ6.6 GUD-25(F) 25 70 55 187 157 114 4-φ6.6 GUD-32(F) 32 90 70 206 157 140 4-φ9 GUD-40(F) 40 100 80 212 157 160 4-φ9 GUD-50(F) 50 110 90 265 157 170 4-φ9 GUD-63(F) 63 130 110 305 207 195 4-φ9 GUD-80(F) 80 145 125 330 207 203 8-φ9 GUD-100(F) 100 165 145 350 207 280 8-φ9 ■ 快卸法兰连接(GB4982)(图三) Model
型号 DN D1 D H E L GUD-10(KF) 10 12.2 30 153 157 84 GUD-16(KF) 16 17.2 30 172 157 84 GUD-25(KF) 25 26.2 40 187 157 114 GUD-32(KF) 32 34.2 55 206 157 140 GUD-40(KF) 40 41.2 55 212 157 160 GUD-50(KF) 50 52.2 75 265 157 170

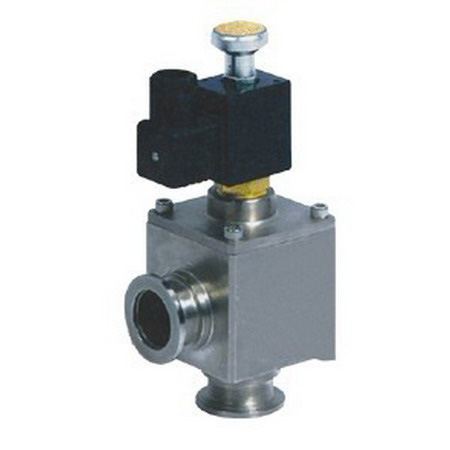

DYC-JQ电磁真空压差阀是机械真空泵安全阀,安装于机械真空泵的进气口,并与泵同步开启和关闭。当泵停止工作或电源突然中断时,阀门利用大气压力使阀板自动关闭,使真空系统保持真空并将大气充入泵腔内,从而避免泵油逆向流动而污染真空系统。适用介质为纯净空气和非腐蚀性气体。
