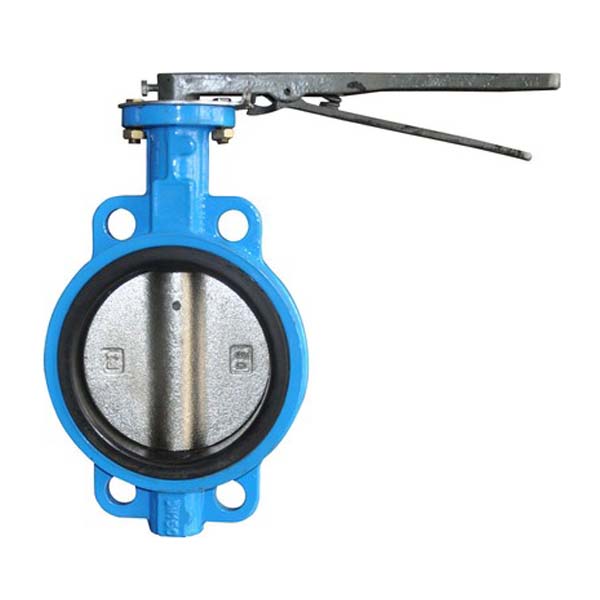

D71X手动对夹式蝶阀 一、手动对夹式蝶阀 产品概述  软密封中线对夹式蝶阀 ，双偏心法兰式蝶阀 结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

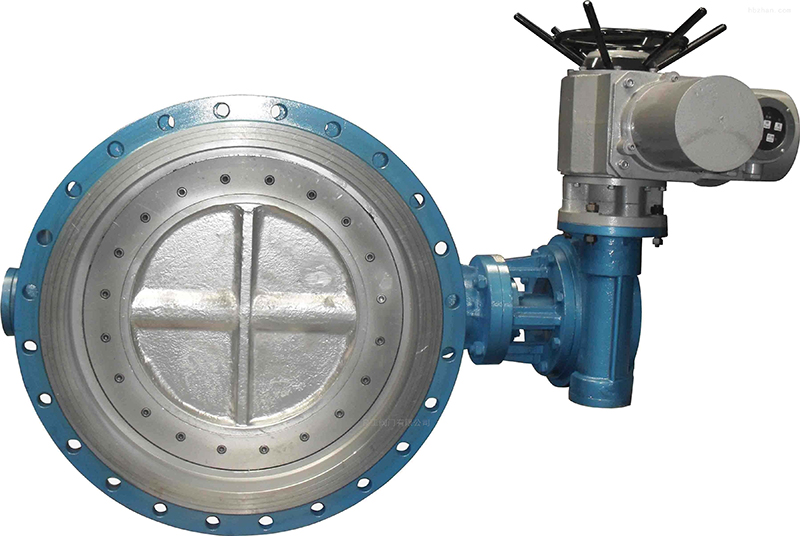

D943H硬密封电动蝶阀 硬密封电动蝶阀 特点

1、尼威蝶阀 结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、尼威蝶阀 采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、尼威蝶阀 的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、尼威蝶阀 结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性 。

硬密封电动蝶阀 采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:
 GB/T9113.1-2000；GB/T9113.2-2000
 GB/T9115.1-2000；GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992；JB/T9092-1999

公称通径
DN 结构长度L 外形尺寸（参考值） 连接（标准值） 参考
重量 Dt343H H Dt343H PN0.6MPa PN1.0MPa mm inch 短 长 H1 A1 B1 D D1 z- d D D1 z- d 50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17 65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20 80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23 100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25 125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40 150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47 200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60 250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95 300 12 178 270 283 800 380 420 440 395 12-22 445 400 12-22 124 350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181 400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260 450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338 500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360 600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540 700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580 800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845 900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050 1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500 1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000

D371X蜗轮对夹式蝶阀  一、蜗轮对夹式蝶阀 产品概述 　我公司研制的软密封中线对夹式蝶阀 ，双偏心法兰式蝶阀 结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

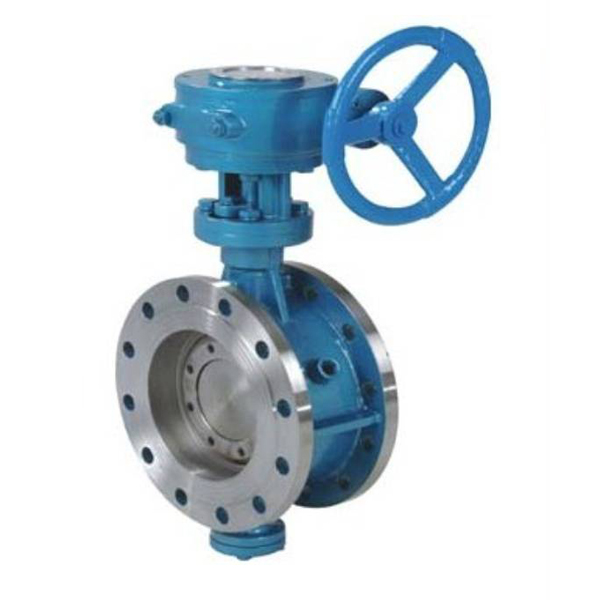

D341X蜗轮法兰式软密封蝶阀 公称通径 结构
长度 外形尺寸(参考值) 连接尺寸(标准值) 参考
重量 0.6MPa mm inch L H H0 A B D D1 D2 n-d 50 2 108 63 306 180 200 140 110 88 4-14 13 65 21/2 112 70 321 180 200 160 130 108 4-14 14 80 3 114 83 346 180 200 190 150 124 4-18 15.5 100 4 127 105 387 180 200 210 170 144 4-18 19.5 125 5 140 115 411 180 200 240 200 174 8-18 25.5 150 6 140 137 447 270 280 265 225 199 8-18 28.5 200 8 152 164 572 270 280 320 280 254 8-18 48 250 10 250 206 646 270 280 375 335 309 12-18 69 300 12 270 230 738 380 420 440 395 363 12-22 91 350 14 290 248 761 380 420 490 445 413 12-22 110 400 16 310 289 877 450 470 540 495 463 16-22 140 450 18 330 320 938 480 490 595 550 518 16-22 180 500 20 350 343 993 480 490 645 600 568 20-22 215 600 24 390 413 1131 480 490 755 705 667 20-26 290 700 28 430 478 1476 640 660 860 810 772 24-26 560 800 32 470 525 1533 640 660 975 920 878 24-30 910 900 36 510 585 1655 750 860 1075 1020 978 24-30 1500 1000 40 550 640 1765 850 900 1175 1120 1078 28-30 1750 1200 48 630 755 1995 850 900 1405 1340 1292 32-33 2180 1400 56 710 910 2310 1000 925 1630 1560 1510 36-36 2400 1600 64 790 1030 2595 1000 925 1830 1760 1710 40-36 2870 1800 72 870 1140 2810 1100 980 2045 1970 1918 44-39 3380 2000 80 950 1250 3100 1100 980 2265 2180 2180 48-42 4010

D363H 蜗轮对悍式蝶阀 蜗轮对悍式蝶阀 概述：
　　尼威公司引进能够国外先进技术的基础上，采用精密的 J 形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度 ≤425℃ 的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家 GB/T13927-92 阀门压力试验标准。

D71X-10S塑料手动对夹式蝶阀  D71X-10S塑料手动对夹式蝶阀 概述
阀体重量轻、耐腐蚀性强，
例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、
酸碱和化学溶液系统等多个行业。
　
　　　 ※　外型结构紧凑美观
　　　 ※　本体重量轻容易安装
　　　 ※　耐腐蚀性强，应用范围广
　　　 ※　材质卫生无毒
　　　 ※　耐磨损、容易拆卸，维护简单易行
　
●适用流体：水、空气、油类、腐蚀性化学液体

D71X手动对夹式蝶阀 一、手动对夹式蝶阀 产品概述  软密封中线对夹式蝶阀 ，双偏心法兰式蝶阀 结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

D943H硬密封电动蝶阀 硬密封电动蝶阀 特点

1、尼威蝶阀 结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、尼威蝶阀 采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、尼威蝶阀 的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、尼威蝶阀 结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性 。

硬密封电动蝶阀 采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:
 GB/T9113.1-2000；GB/T9113.2-2000
 GB/T9115.1-2000；GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992；JB/T9092-1999

公称通径
DN 结构长度L 外形尺寸（参考值） 连接（标准值） 参考
重量 Dt343H H Dt343H PN0.6MPa PN1.0MPa mm inch 短 长 H1 A1 B1 D D1 z- d D D1 z- d 50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17 65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20 80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23 100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25 125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40 150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47 200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60 250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95 300 12 178 270 283 800 380 420 440 395 12-22 445 400 12-22 124 350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181 400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260 450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338 500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360 600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540 700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580 800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845 900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050 1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500 1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000
