2020-09-17|
ZQDF黄铜电磁阀
ZQDF黄铜电磁阀 ZQDF黄铜电磁阀 技术参数：
1 最高工作压力 0.8MPa 2 工作压差 0～0.8MPa 3 介质 液体 气体 蒸汽 油 <20cst 4 介质温度 ≤180℃ 5 电压 AC：380V 220V 36V/50HZ DC：24V 6 绝缘等级 B级 7 电源允许波动 -15%～+10% 8 功率 50W 9 响应时间 开≤2秒 关≤3秒 10 安装方式 介质流向与电磁阀箭头保持一致，线圈垂直向上，工作介质清洁无颗粒杂质。 ZQDF黄铜电磁阀 结构规格参数： 型号 长L（mm） 高H(mm) 连接方式 材质 ZQDF-15B 86 178 G1/2" 内螺纹 不锈钢 ZQDF-20B 94 180 G3/4" 内螺纹 ZQDF-25B 105 190 G1" 内螺纹 ZQDF-32B 115 210 G11/4" 内螺纹 ZQDF-40B 130 223 G11/2" 内螺纹 ZQDF-50B 150 228 G2" 内螺纹 ZQDF-25FB 110 215 法兰4孔φ13.5孔径φ85孔距 ZQDF-32FB 125 245 法兰4孔φ17.5孔径φ100孔距 ZQDF-40FB 150 253 法兰4孔φ17.5孔径φ110孔距 ZQDF-50FB 160 268 法兰4孔φ17.5孔径φ125孔距 注：常规型密封件为聚四氟乙烯，用氟橡胶密封件订货时请在口径后加“Ｖ
2020-09-08|
新型混合式减温减压阀的结构设计

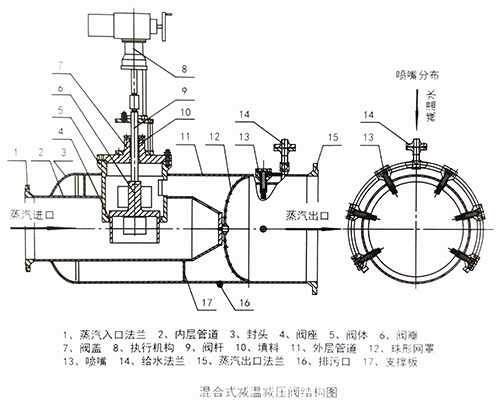

本新型混合式减温减压阀主要由内层管道(件2)、外层管道(件11)、球形外罩(件12)、阀座(件4)、阀体(件5)、阀瓣(件6)、喷嘴(件13)、阀盖(件7)、阀杆(件9)、执行机构(件8)、蒸汽入口法兰(件1)、蒸汽出口法兰(件15)及给水法兰(件14)等主要零部件组成。阀座(件4)焊于阀体(件5)内腔，阀体(件5)焊于内、外层管道上，球形网罩(件12)焊于外层管道内，蒸汽入口法兰(件1)及内层管道(件2)以焊接连接，内层管道经封头及节流降压网罩焊接固定于外层管道内，并用支撑板固定。伞状自动雾化可调喷嘴通过焊接法兰及给水弯管均匀分布与管道外侧，喷嘴为可拆卸式。外层管道(件11)低位处开有排污孔，平时用螺塞堵住，气动运行前或停汽检修后再次启动运行前，需拧开螺塞疏水排污。本结构将减温减压阀与管道融为一体，取代了传统减温减压装置中的减温减压阀及蒸汽管道、过渡管及节流孔板等，减少了许多零部件。
|
2020-08-30|
hh49x止回阀型号、结构图、安装示意图、规格尺寸
hh49x止回阀也就是微阻缓闭蝶式止回阀，其具体型号有hh49x-10、hh49x-16、hh49x-25，适用的介质有清水、污水以及海水，能够起到防止介质倒流和破坏水锤的作用。
