T963系列单座内反馈自力式压力调节阀- 自力式调节阀

01、本阀能在无电无气的场合工作,是利用被调介质自身压力变化达到自动调节和稳定阀前或
    阀后压力为恒定值的一种节能型压力调节阀
02、适用于蒸汽、非腐蚀性气体/液体等介质泄压稳压(阀前)或减压稳压(阀后)的自动控制
03、利用活塞的有效作用面积检测压力变化推动阀芯上下移动实现阀前或阀后的压力调节,省
    去外部导压管,避免因采用导压管结构引起导压管的结焦、凝固、堵塞等现象
04、同时也适用于高粘度液体、含悬浮颗粒等介质的压力调节

HG5-227-80玻璃管液位计

HG5-227-80玻璃管液位计

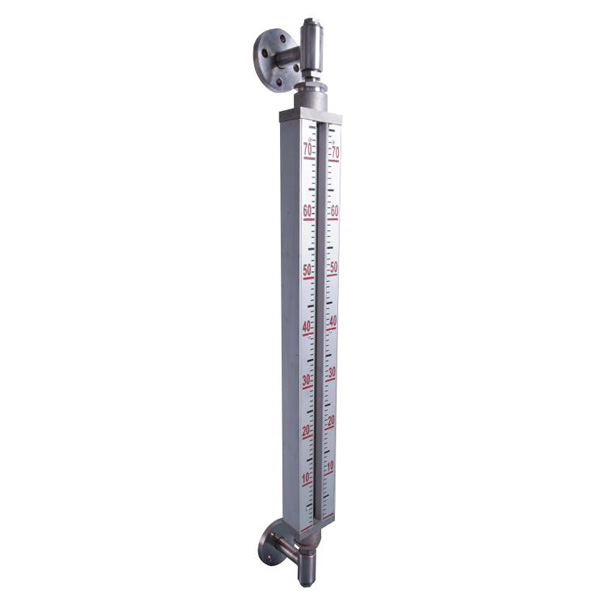

HG5-227-80 玻璃管液位计 玻璃管液位计 产品概述 HG5-227-80系列玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表,它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

G41F46衬氟隔膜阀

G41F46衬氟隔膜阀

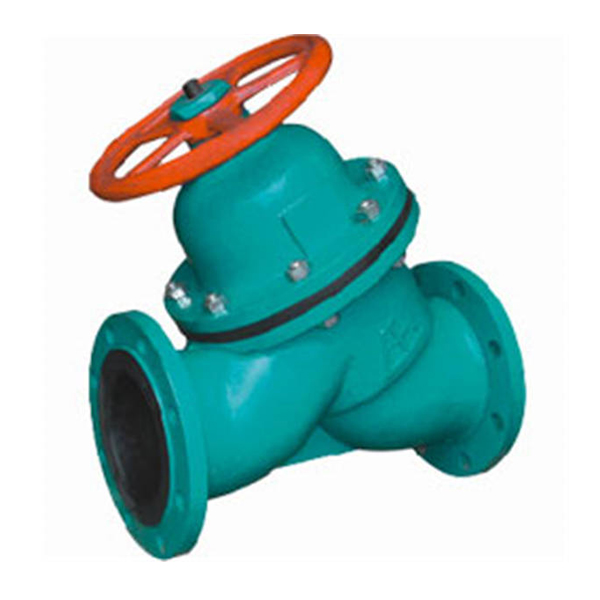

G41F46衬氟隔膜阀 隔膜阀 是一种特殊形式的具有截断功能的阀门,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔隔开以达到截断管内介质之目的。
衬氟隔膜阀 基本结构 1、复合隔膜将阀体下部腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆,阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。 2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂,应视工况,介质特性进行定期更换。 3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。” 衬氟隔膜阀 设计规范 遵循GB/T 12239,BS 5156标准 衬氟隔膜阀 驱动方式 手动衬氟隔膜阀 、气动衬氟隔膜阀 (常开或常闭)、电动衬氟隔膜阀
  衬氟隔膜阀 主要零部件材料表 序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢 Z C P R PL RL 1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M 2 阀瓣/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 4 隔膜 FEP(F46)/CR(氯丁橡胶)PFA(可溶F4)/FPDM(乙丙橡胶) 5 支架 PTFE(F4) CF8 CF8 6 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3 7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti 8 螺母 45 0Cr18Ni9 0Cr18Ni9 9 手轮 WCB WCB WCB 衬氟隔膜阀 主要外形和连接尺寸 公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa PN1.6MPa 15 1/2 125 80 55 40 2 12 4-φ12 95 65 45 2 14 4-φ14 20 3/4 135 90 65 50 2 14 4-φ12 105 75 55 2 16 4-φ14 25 1 145 100 75 60 2 14 4-φ12 115 85 65 2 16 4-φ14 32 5/4 160 120 90 70 2 16 4-φ14 135 100 78 2 18 4-φ18 40 3/2 180 130 100 80 3 16 4-φ14 145 110 85 3 18 4-φ18 50 2 210 140 110 90 3 16 4-φ14 160 125 100 3 20 4-φ18 65 5/2 250 160 130 110 3 16 4-φ14 180 145 120 3 20 4-φ18 80 3 300 185 150 125 3 18 4-φ18 195 160 135 3 22 4-φ18 100 4 350 205 170 145 3 18 4-φ18 215 180 155 3 22 8-φ18 125 5 400 235 200 175 3 20 8-φ18 245 210 185 3 24 8-φ18 150 6 460 260 225 200 3 20 8-φ18 280 240 210 3 24 8-φ23 200 8 570 315 280 255 3 22 8-φ18 335 295 265 3 26 8-φ23 250 10 680 370 335 310 3 24 12-φ28 390 350 320 3 28 12-φ23 300 12 790 435 395 362 4 24 12-φ23 440 400 368 4 28 12-φ23

气动O型切断球阀 ZSHO型

气动O型切断球阀 ZSHO型

气动O型切断球阀是由O型球阀、气缸式执行机构两大部分及控制附件组成,如图一所示,气缸式执行机构是O型球阀的驱动装置,当压缩气体通过电磁阀或其他控制器进入气缸一端,推动活塞移动,通过活塞杆、曲柄、立轴等传动机构,使球芯以立轴为中心旋转90°,使球阀由开(或关)的状态变为关(或开)的状态。达到对管道内介质的自动控制。
在气缸式执行机构侧面有二个M10×1(或G1/4″)的螺孔,可以通过连接板安装电磁换向阀,顶部也有二个M10×1的螺孔,可以通过支承件安装二个行程开关。中心旋转顶端可用扳手进行手动操作。
