气动O型切断球阀 ZSHO型

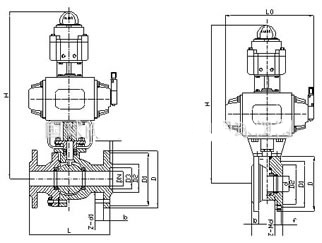

气动O型切断球阀是由O型球阀、气缸式执行机构两大部分及控制附件组成，如图一所示，气缸式执行机构是O型球阀的驱动装置，当压缩气体通过电磁阀或其他控制器进入气缸一端，推动活塞移动，通过活塞杆、曲柄、立轴等传动机构，使球芯以立轴为中心旋转90°，使球阀由开(或关)的状态变为关(或开)的状态。达到对管道内介质的自动控制。
在气缸式执行机构侧面有二个M10×1(或G1/4″)的螺孔，可以通过连接板安装电磁换向阀，顶部也有二个M10×1的螺孔，可以通过支承件安装二个行程开关。中心旋转顶端可用扳手进行手动操作。
