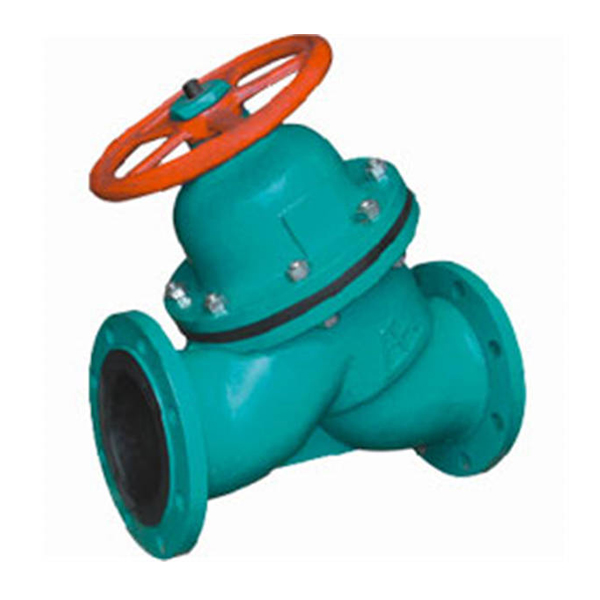

G41F46衬氟隔膜阀 隔膜阀 是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。
衬氟隔膜阀 基本结构 1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。 2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。 3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。” 衬氟隔膜阀 设计规范 遵循GB/T 12239，BS 5156标准 衬氟隔膜阀 驱动方式 手动衬氟隔膜阀 、气动衬氟隔膜阀 (常开或常闭)、电动衬氟隔膜阀
衬氟隔膜阀 主要零部件材料表 序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢 Z C P R PL RL 1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M 2 阀瓣/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 4 隔膜 FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶） 5 支架 PTFE(F4) CF8 CF8 6 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3 7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti 8 螺母 45 0Cr18Ni9 0Cr18Ni9 9 手轮 WCB WCB WCB 衬氟隔膜阀 主要外形和连接尺寸 公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa PN1.6MPa 15 1/2 125 80 55 40 2 12 4-φ12 95 65 45 2 14 4-φ14 20 3/4 135 90 65 50 2 14 4-φ12 105 75 55 2 16 4-φ14 25 1 145 100 75 60 2 14 4-φ12 115 85 65 2 16 4-φ14 32 5/4 160 120 90 70 2 16 4-φ14 135 100 78 2 18 4-φ18 40 3/2 180 130 100 80 3 16 4-φ14 145 110 85 3 18 4-φ18 50 2 210 140 110 90 3 16 4-φ14 160 125 100 3 20 4-φ18 65 5/2 250 160 130 110 3 16 4-φ14 180 145 120 3 20 4-φ18 80 3 300 185 150 125 3 18 4-φ18 195 160 135 3 22 4-φ18 100 4 350 205 170 145 3 18 4-φ18 215 180 155 3 22 8-φ18 125 5 400 235 200 175 3 20 8-φ18 245 210 185 3 24 8-φ18 150 6 460 260 225 200 3 20 8-φ18 280 240 210 3 24 8-φ23 200 8 570 315 280 255 3 22 8-φ18 335 295 265 3 26 8-φ23 250 10 680 370 335 310 3 24 12-φ28 390 350 320 3 28 12-φ23 300 12 790 435 395 362 4 24 12-φ23 440 400 368 4 28 12-φ23
H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设直时，浮球阀打开，活塞上腔室压力降低。活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。
在物理化学实验中，经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体钢瓶中。使用时通过减压阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。最常用的减压阀为氧气减压阀，简称氧气表。氧气减压阀的工作原理
氧气减压阀的外观及工作原理。
氧气减压阀的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。
使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。
减压阀都装有安全阀。它是保护减压阀并使之安全使用的装置，也是减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。
氧气减压阀的使用方法
(1)按使用要求的不同，氧气减压阀有许多规格。最高进口压力大多为，最低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，最高出口压力为。
(2)安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头相一致。减压阀与钢瓶采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
(3)停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。
(4)氧气减压阀应严禁接触油脂，以免发生火警事故。
(5)减压阀应避免撞击振动，不可与腐蚀性物质相接触。
其它气体减压阀
有些气体，例如氮气、空气、氩气等永久性气体，可以采用氧气减压阀。但还有一些气体，如氨等腐蚀性气体，则需要专用减压阀。市面上常见的有氮气、空气、氢气、氨、乙炔、丙烷、水蒸气等专用减压阀。
这些减压阀的使用方法及注意事项与氧气减压阀基本相同。但是，还应该指出:专用减压阀一般不用于其它气体。为了防止误用，有些专用减压阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹，也称反向螺纹，安装时应特别注意。
01、采用长颈阀盖保温，结构紧凑、重量轻、动作灵敏
02、阀体采用精密铸造或锻造角型结构，材料为LF4，具有良好的耐低温性能
03、执行机构采用多弹簧圆周均匀布置，使用高强度橡胶薄膜执行元件，结构小输出力大
04、广泛应用于冶金、空分、制氧、石油、化工等低温深冷场合
05、流体底进侧出，流路简单，流体阻力小
06、采用连接板或浮动套安装型，用户可灵活选择
07、可选择波纹管密封，杜绝流体外漏
08、特别适合于低温气体、液体（如液氧、氮、氩等）的精确控制
