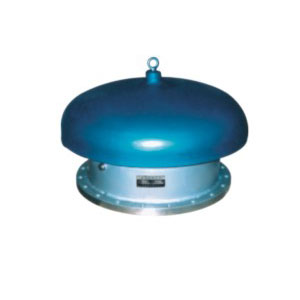

阻火呼吸入孔 阻火呼吸入孔 概述:
呼吸入孔 与阻火呼吸人孔 它以全天候密封结构替代刀口平面密封结构，显著地提高了密封程度，并以调节吸入阀瓣配重替代弹簧调节来控制吸入阀瓣的关闭，有效地提高了吸入阀瓣开闭的灵活性和可靠性，从而达到了吸入压力的控制．它与常用的泄压吸入人孔比较，具有定压热排放，定压吸入，结构合理，密封性能好，安全可靠等优点．
阻火呼吸入孔 性能: 操作压力 使用温度 工作介质 正压：+1961.2Pa (+200毫米水柱）
负压：－392.2Pa （-40毫米水柱)
+60℃～30℃ 汽油、煤油、柴油、芳烃、空气
阻火呼吸入孔 主要零件材料： 代号 材料编号 相应编号 代号 材料编号 相应编号 Ⅰ 20 C1020 Ⅳ 0Cr18Ni11Ti 321 Ⅱ 0Cr19Ni9 304 Ⅴ 0Cr17Ni14Mo2 316 Ⅲ 00Cr19Ni11 304L Ⅵ 00Cr17Ni12Mo2 316L

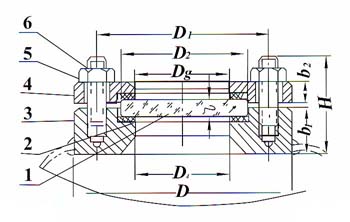

阻火呼吸入孔 法兰连接尺寸:
SHJ406-89 PN2.0MPa (ANSI 159Lb) 单位:mm 公称通径 DN D D1 D2 b N-d f 500 500 635 584 43 20-ф33 1.6 600 600 749.5 692 43 20-ф36 1.6
SHJ510-58 PN0.6MPa (Pg 6Kg/cm2) 单位:mm 公称通径 DN D D1 D2 b N-d f 500 640 600 570 30 16-ф23 4 600 755 705 670 30 20-ф25 4
SHJ406-89 PN2.0MPa (ANSI 159Lb) 单位:mm 公称通径 DN D D1 D2 b N-d f 500 670 620 585 32 20-ф25 4 600 780 725 685 36 20-ф30 5
闸阀型号细分说明：
尼威公司为提供服务质量，将产品细节细分化，责任最大化的态度展现给社会。避免成和其它企业的一样，选错型、下错单及提供的产品资料不详照成退换退货等问题的出现。今后尼威阀门公司将为的一系列阀门产品的价格、说明、原理、知识、资料、结构尺寸、性能、用途、特点、型号、标准、安装维修等内容进行细分化。为广大用户带来真正的简单便捷的服务。
闸阀型号代表说明：
以下是尼威公司闸阀型号代表说明，此闸阀型号编制方式是根据尼威公司生产的产品，结合国际阀门型号标准组合而来的。如有疑问欢迎来电质询。对于定做和特殊产品型号另做选型。内容主要是针对闸阀的代号、附加要求、驱动、连接、结构、密封件、压力、材质等做组合细分说明。
尼威闸阀型号编制方法：
闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；
闸阀类型表示：Z；
驱动方式表示：手动无代号、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动；
连接方式表示：4法兰连接，6焊接，7对夹式；
结构形式表示：0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；
密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金；
压力等级表示：PN1.0-32Mpa，10=1.0MPA表示压力为十公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；
阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。
举例WZ41H-150LB美标波纹管闸阀，W波纹管、Z闸阀、4法兰、1明杆楔式单闸板、H不锈钢、150LB磅级压力。
尼威公司闸阀常见型号：
弹性座封闸阀：Z40X、Z40H；
不锈钢闸阀：Z40W、Z41W、Z40H、Z41H；
电动闸阀：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;
气动闸阀：Z641F、Z641H、Z641W；
焊接闸阀：Z60H、Z61H、Z62H、NKZ64H；Z560H、Z561H、Z960H、Z961H；
浆液阀：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H；
刀型闸阀：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H；
明杆闸阀：Z41X、Z41H、Z41X、Z42H、Z44X；
暗杆闸阀：Z45X、Z45H、Z47F；
螺旋闸门：LMD单向、LMS双向；
伞齿轮闸阀：Z540H、Z541H、Z542H、Z543H、Z545H;
波纹管闸阀：WZ41H、WZ41W；
低温闸阀：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。
闸阀型号细分说明：
尼威公司为提供服务质量，将产品细节细分化，责任最大化的态度展现给社会。避免成和其它企业的一样，选错型、下错单及提供的产品资料不详照成退换退货等问题的出现。今后尼威阀门公司将为的一系列阀门产品的价格、说明、原理、知识、资料、结构尺寸、性能、用途、特点、型号、标准、安装维修等内容进行细分化。为广大用户带来真正的简单便捷的服务。
闸阀型号代表说明：
以下是尼威公司闸阀型号代表说明，此闸阀型号编制方式是根据尼威公司生产的产品，结合国际阀门型号标准组合而来的。如有疑问欢迎来电质询。对于定做和特殊产品型号另做选型。内容主要是针对闸阀的代号、附加要求、驱动、连接、结构、密封件、压力、材质等做组合细分说明。
尼威闸阀型号编制方法：
闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；
闸阀类型表示：Z；
驱动方式表示：手动无代号、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动；
连接方式表示：4法兰连接，6焊接，7对夹式；
结构形式表示：0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；
密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金；
压力等级表示：PN1.0-32Mpa，10=1.0MPA表示压力为十公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；
阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。
举例WZ41H-150LB美标波纹管闸阀，W波纹管、Z闸阀、4法兰、1明杆楔式单闸板、H不锈钢、150LB磅级压力。
尼威公司闸阀常见型号：
弹性座封闸阀：Z40X、Z40H；
不锈钢闸阀：Z40W、Z41W、Z40H、Z41H；
电动闸阀：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;
气动闸阀：Z641F、Z641H、Z641W；
焊接闸阀：Z60H、Z61H、Z62H、NKZ64H；Z560H、Z561H、Z960H、Z961H；
浆液阀：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H；
刀型闸阀：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H；
明杆闸阀：Z41X、Z41H、Z41X、Z42H、Z44X；
暗杆闸阀：Z45X、Z45H、Z47F；
螺旋闸门：LMD单向、LMS双向；
伞齿轮闸阀：Z540H、Z541H、Z542H、Z543H、Z545H;
波纹管闸阀：WZ41H、WZ41W；
低温闸阀：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。
FLJ41H 上展式放料阀和下展式放料阀主要由
1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成，手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式，手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀
合成氨生产中，现有氨分离工艺由于受到温度、压力、设备条件的限制，致使合成塔人塔气总有2.0%~3.2%左右的氨分离不下来，随循环气回入系统，限制了氨净值的提高，并使合成系统压力居高不下。
