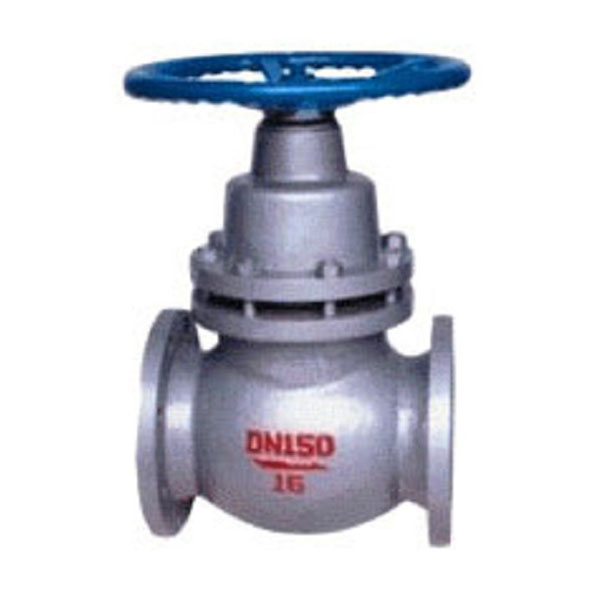

UZ41SM柱塞式闸阀

UZ41SM 柱塞式闸阀柱塞式闸阀主要特点: 柱塞式闸阀是由阀体，阀盖，阀杆，柱塞，导向套，密封环，手轮等零件组成（如图），当手轮旋转时，通过阀杆带动柱塞在导向套中上下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启和关闭功能。柱塞式闸阀中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的倾向力与阀体中孔面及柱塞外圆密封从而磨损性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命。柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等特点，尼威阀门生产的柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。

j41, j41h, j44h, j44h-16c, uj41h柱塞截止阀, 内螺纹柱塞阀, 截止阀, 柱塞式闸阀, 柱塞截止阀, 闸阀| 2021-02-04| Post by: JYSLenardpba

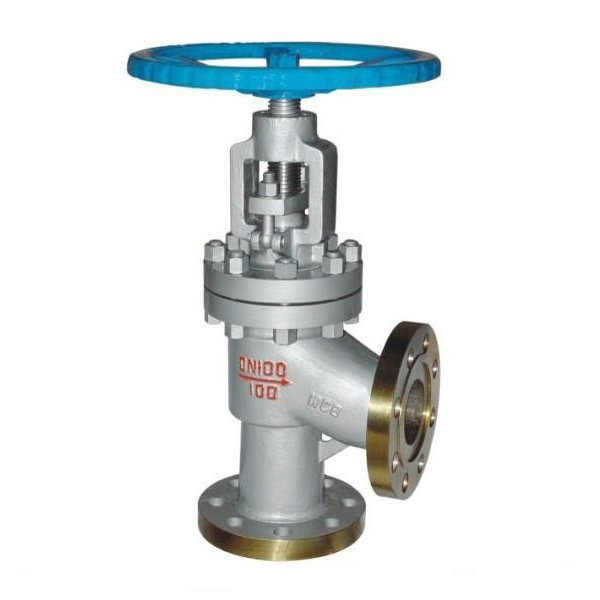

U44H不锈钢角式柱塞阀

不锈钢角式柱塞阀不锈钢角式柱塞阀主要连接结构尺寸 DN(mm)/
尺寸 (mm) U44SM-16C(P) UJ44H-16C．P．R 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475 H 190 210 220 250 280 300 320 370 420 440 530 610 730 850 970 1100 W 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900 D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580 D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 D2 45 55 65 78 85 100 120 135 155 188 210 265 295 375 435 485 b 12 12 12 13 13 13 15 17 17 19 21 23 27 28 30 32 Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30

j41, j41h, j41w, j41w 16r, j41w-16, j41w-16p, j41w-25, j41w-25p, j41w-25r, j41w-40, j41w-40p, j41w-40r, j41w-64p, uj41h柱塞截止阀, 内螺纹柱塞阀, 截止阀, 柱塞式闸阀, 柱塞截止阀, 柱塞闸阀, 柱塞阀截止阀, 闸阀| 2021-02-04| Post by: shzs

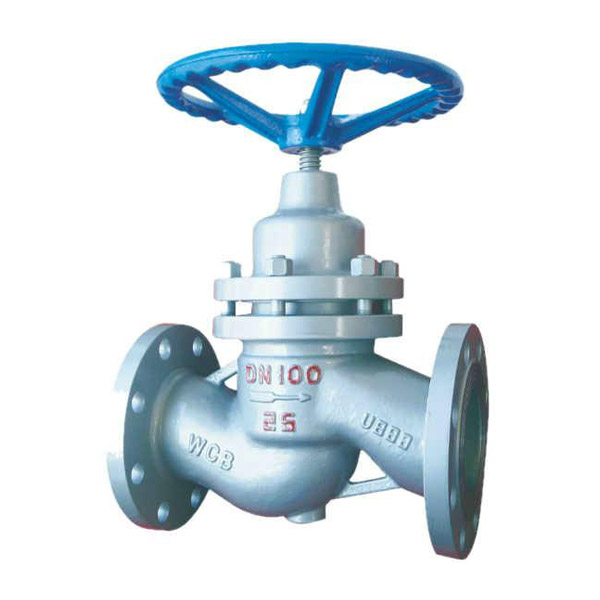

UJ41H柱塞截止阀

UJ41H柱塞截止阀一、柱塞截止阀结构及工作原理：     柱塞式截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成（如图）。当旋转手轮时，通过阀杆带动柱塞，使柱塞顶斜锥面与阀座锥面往复离合，完成阀门的开启和关闭。
    在阀门中，柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧，使密封圈被压缩，内圈紧包柱塞外圈紧贴阀腔内壁，这样在密封圈上所产生的径向分力将在于流体的压力，从而保证了密封性，杜绝了外泄漏。
    由于密封圈采用回弹性强，而靡性高的无毒新型密封材料，所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位，采用优质耐靡材料，能保证阀门的使用寿命。
    本阀门结合柱塞阀的无泄漏优点和截止阀的启闭快特点，成为一个结构新颖、用途广泛的新品种。

j41, j41h, uj41h柱塞截止阀, 内螺纹柱塞阀, 截止阀, 柱塞式闸阀, 柱塞截止阀, 闸阀| 2021-02-04| Post by: SPNHarveyg

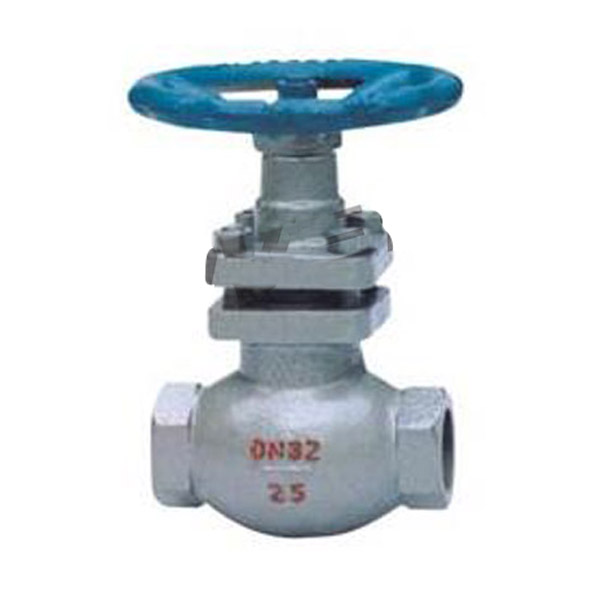

U11H内螺纹柱塞阀

U11H内螺纹柱塞阀内螺纹柱塞阀的主要结构尺寸公称通径
DN(mm) U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸阀体长度
L 接头长度
L1 接头长度
S 手轮直径
Do 管螺纹 G
(寸) 关闭高度
H≈ 开启高度
H1≈ 重量
(kg) 15 90 14 32 80 1/2 133 157 2.1 20 100 16 36 100 3/4 141 169 2.8 25 120 18 46 120 1 165 199 3.8 32 140 20 55 140 11/4 179 225 5.8 40 170 22 65 160 11/2 198 246 8.3 50 200 24 80 200 2 226 282 13.2

j41, j41h, uj41h柱塞截止阀, 内螺纹柱塞阀, 截止阀, 柱塞式闸阀, 柱塞截止阀, 闸阀| 2021-02-04| Post by: GenevaCerda

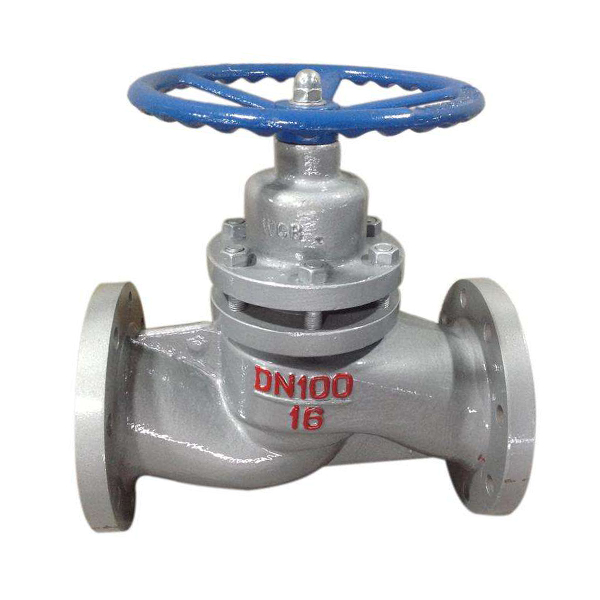

U41H法兰式柱塞阀

U41H法兰式柱塞阀法兰式柱塞阀结构及特点柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。
