UJ41H柱塞截止阀

UJ41H柱塞截止阀

UJ41H柱塞截止阀  一、柱塞截止阀 结构 及工作原理 :     柱塞式截止阀 是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成(如图)。当旋转手轮时,通过阀杆带动柱塞,使柱塞顶斜锥面与阀座锥面往复离合,完成阀门的开启和关闭。
    在阀门中,柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧,使密封圈被压缩,内圈紧包柱塞外圈紧贴阀腔内壁,这样在密封圈上所产生的径向分力将在于流体的压力,从而保证了密封性,杜绝了外泄漏。
    由于密封圈采用回弹性强,而靡性高的无毒新型密封材料,所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位,采用优质耐靡材料,能保证阀门的使用寿命。
    本阀门结合柱塞阀的无泄漏优点和截止阀 的启闭快特点,成为一个结构新颖、用途广泛的新品种。

氧气截止阀 YJ41W

氧气截止阀 YJ41W

该类产品除了具有普通阀门的功能外,又有其自身的特点。在制造时采用严格的禁油措施,并且所有零件在安装前均进行严格的脱脂处理。所有通径阀门法兰端均设有导电螺孔,以防静电。阀门外露部位有保护措施,防止尘土和油类污染。该类产品的所用材料分两大类:一类是选用了铸造硅黄铜为阀体、阀盖、阀瓣的用材;另一类是选用了优质不锈钢为阀体、阀盖、阀瓣的用材。

不锈钢截止阀 J41W

不锈钢截止阀 J41W

该型阀门采用平面密封和锥面密封两种密封型式,可使用于不同工况的介质要求,具有密封性能稳定,使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升,打开通道使介质顺利通过。

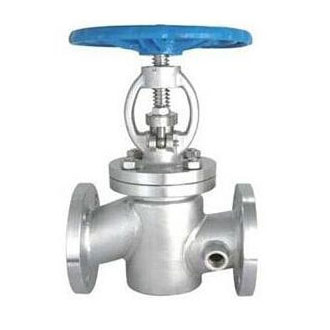

BJ41H保温截止阀

BJ41H保温截止阀

BJ41H保温截止阀 保温截止阀 产品性能规范 型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa) 壳体 密封 BJ41W-16P、R、C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.0 BJ41W-25P、R、C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.0 保温截止阀 主要外形尺寸和连接尺寸(II型法兰大一级) 型号 公称通径DNmm 尺寸 L D D1 D2 B-f Z-Φd H Do 2-G   W   P BJ41   -16 R   H   C 15 130 95 65 45 16-2 4-14 170 170 3/8 20 150 105 75 55 16-2 4-14 190 190 3/8 25 160 115 85 65 16-2 4-14 205 205 3/8 32 180 135 100 78 18-2 4-18 270 270 1/2 40 200 145 110 85 18-3 4-18 310 310 1/2 50 230 160 125 100 18-3 4-18 358 358 1/2 65 290 180 145 120 18-3 4-18 373 373 1/2 80 310 195 160 135 20-3 8-18 435 435 1/2 100 350 215 180 155 20-3 8-18 500 500 1/2 125 400 245 210 185 22-3 8-18 614 614 1/2 150 480 280 240 210 24-3 8-23 674 674 1/2 200 600 335 295 264 26-3 12-23 818 818 1/2 250 730 405 355 320 30-3 12-25 949 969 1/2
型号 公称通径DNmm 尺寸 L D D1 D2 B-f Z-Φd H Do 2-G   W   P BJ41   -25 R   H   C 15 130 95 65 45 16-2 4-14 233 120 3/8 20 150 105 75 55 16-2 4-14 275 140 3/8 25 160 115 85 65 16-2 4-14 285 160 3/8 32 180 135 100 78 18-2 4-18 302 180 1/2 40 200 145 110 85 18-3 4-18 355 200 1/2 50 230 160 125 100 20-3 4-18 362 240 1/2 65 290 180 145 120 22-3 8-18 400 280 1/2 80 310 195 160 135 22-3 8-18 430 320 1/2 100 350 230 190 160 24-3 8-18 465 360 1/2 125 400 270 220 188 28-3 8-23 550 400 1/2 150 480 300 250 218 30-3 8-25 700 400 1/2 200 600 360 310 278 34-3 12-25 780 450 1/2 250 730 425 370 335 36-3 12-30 900 550 1/2
型号 公称通径DNmm 尺寸 L D D1 D2 D6 B-f Z-Φd H 2-G   W   P BJ41   -40 R   H   C 15 130 95 65 45 40 16-2 4-14 233 3/8 20 150 105 75 55 51 16-2 4-14 275 3/8 25 160 115 85 65 58 16-2 4-14 285 3/8 32 180 135 100 78 66 18-2 4-18 302 1/2 40 200 145 110 85 76 18-3 4-18 355 1/2 50 230 160 125 100 88 20-3 4-18 370 1/2 65 290 180 145 120 110 22-3 8-18 408 1/2 80 310 195 160 135 121 22-3 8-18 436 1/2 100 350 230 190 160 150 24-3 8-23 475 1/2 125 400 270 220 188 176 28-3 8-25 558 1/2 150 480 300 250 218 204 30-3 8-25 720 1/2 200 600 375 320 282 260 38-3 12-30 800 1/2
型号 公称通径DNmm 尺寸 L D D1 D2 D6 B-f Z-Φd H 2-G   W   P BJ41   -64 R   H   C 15 170 105 75 55 55 18-2 4-14 240 3/8 20 190 125 90 68 68 20-2 4-14 280 3/8 25 210 135 100 78 78 22-2 4-14 290 3/8 32 230 150 110 82 82 24-2 4-18 325 1/2 40 260 165 125 95 95 24-3 4-18 360 1/2 50 300 175 135 105 105 26-3 4-18 410 1/2 65 340 200 160 130 130 28-3 8-18 430 1/2 80 380 210 170 140 140 30-3 8-18 465 1/2 100 430 250 200 168 168 32-3 8-18 537 1/2 125 500 295 240 202 202 36-3 8-23 630 1/2 150 550 340 280 240 240 38-3 8-25 790 1/2 200 650 405 345 300 300 44-3 12-25 910 1/2

YJ41W氧气截止阀 不锈钢截止阀

YJ41W氧气截止阀 不锈钢截止阀

YJ41W氧气截止阀  不锈钢截止阀                                       氧气 截止阀 属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,法兰截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
    氧气截止阀 开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。 氧气截止阀 具有以下优点:   1、结构简单,制造和维修比较方便。
  2、工作行程小,启闭时间短。
  3、密封性好,密封面间摩擦力小,寿命较长。   氧气截止阀 主要性能和使用范围: 型号 公称压力 壳体试验压力Ps(Mpa) 气密封试验 适用温度(℃) 适用介质 水 气 YJ41W-25P
YJ41W-40P 2.5 3.8 2.5 2.5 常温 氧气

柱塞截止阀介绍,图片,型号,结构长度,结构示意图

柱塞截止阀介绍,图片,型号,结构长度,结构示意图

  柱塞截止阀其实还是属于截止阀中的一种,是常规截止阀的变型,阀瓣和阀座采用柱塞原理设计,其公称压力有1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa,口径大小有DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200等等。

UJ41H柱塞截止阀

UJ41H柱塞截止阀

UJ41H柱塞截止阀  一、柱塞截止阀 结构 及工作原理 :     柱塞式截止阀 是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成(如图)。当旋转手轮时,通过阀杆带动柱塞,使柱塞顶斜锥面与阀座锥面往复离合,完成阀门的开启和关闭。
    在阀门中,柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧,使密封圈被压缩,内圈紧包柱塞外圈紧贴阀腔内壁,这样在密封圈上所产生的径向分力将在于流体的压力,从而保证了密封性,杜绝了外泄漏。
    由于密封圈采用回弹性强,而靡性高的无毒新型密封材料,所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位,采用优质耐靡材料,能保证阀门的使用寿命。
    本阀门结合柱塞阀的无泄漏优点和截止阀 的启闭快特点,成为一个结构新颖、用途广泛的新品种。
