J41F-10S法兰塑料截止阀

J41F-10S法兰塑料截止阀

J41F-10S法兰塑料截止阀  J41F-10S/F法兰塑料截止阀 特点: 使用温度范围广:40℃ -95℃
具有极佳的强度和韧性
具有优良的耐化学腐蚀性能
阻燃性能为自熄性
低热传导性能,为钢材的1/200
介质中重离子含量达超纯水含量
卫生指标符合国家卫生标准
安全方便,可采用黏贴,螺纹,法兰,焊接等连接方式
优异的耐老化和抗紫外线性能,正常使用情况下比一般阀门的寿命要延长很多

J44F46衬氟角式截止阀

J44F46衬氟角式截止阀

J44F46衬氟角式截止阀 截止阀 是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。
基本结构 1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀 、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。 2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。 设计规范 遵循GB/T 12233,GB/T12235,ANSI B 16.34标准 驱动方式 手动衬氟角式截止阀 、蜗轮转动衬氟角式截止阀 、气动衬氟角式截止阀 (常开或常闭)、电动衬氟角式截止阀   衬氟角式截止阀 主要零部件材料表 序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢 Z C P R PL RL 1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M 2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 4 填料压盖 WCB CF8 CF8M CF3 CF3M 5 填料 PTFE(F4) PTFE(F4) PTFE(F4) 6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2 7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3 8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti 9 螺母 45 0Cr18Ni9 0Cr18Ni9 10 手柄 WCB WCB WCB   衬氟角式截止阀 主要外形和连接尺寸 公称通经 L D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 4-φ18 100 4 175 215 180 155 3 22 8-φ18 125 5 200 245 210 185 3 24 8-φ18 150 6 225 280 240 210 3 24 8-φ23 200 8 275 335 295 265 3 26 8-φ23 250 10 325 390 350 320 3 28 12-φ23 300 12 375 440 400 368 4 28 12-φ23 PN1.6MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 8-φ18 100 4 175 215 180 155 3 24 8-φ18 125 5 200 245 210 185 3 26 8-φ18 150 6 225 280 240 210 3 28 8-φ23 200 8 275 335 295 265 3 30 8-φ23 PN2.5MPa 15 1/2 90 95 65 45 2 16 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18

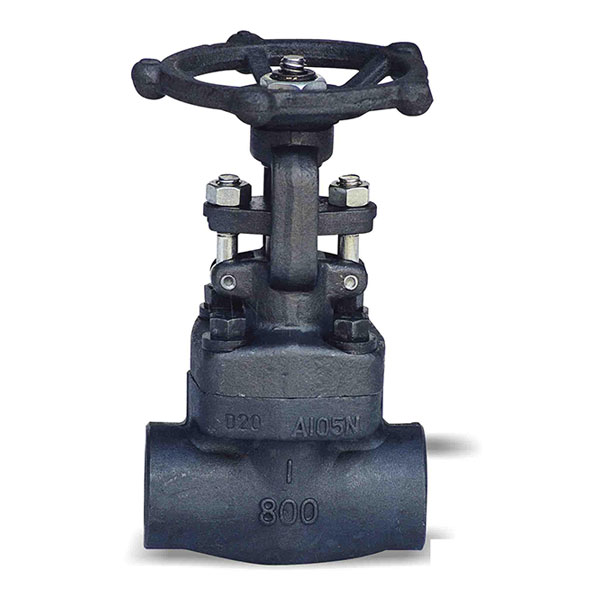

J61Y锻钢截止阀

J61Y锻钢截止阀

J61Y锻钢截止阀 J61Y锻钢截止阀 概述:
    锻钢截止阀 有三种盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

BJ45W保温截止阀

BJ45W保温截止阀

BJ45W保温截止阀 保温截止阀 产品性能规范 型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa) 壳体 密封 BJ45W-25P 2.5 3.75 2.75 ≤200 硝酸类 ≤1.0 BJ45W-40P 4.0 6.0 4.4 BJ45W-64P 6.4 9.0 6.6 BJ45W-25R 2.5 3.75 2.75 硝酸类 BJ45W-40R 4.0 3.0 4.4 BJ45W-64R 6.4 9.0 6.6

BJ41H保温截止阀

BJ41H保温截止阀

BJ41H保温截止阀 保温截止阀 产品性能规范 型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa) 壳体 密封 BJ41W-16P、R、C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.0 BJ41W-25P、R、C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.0 保温截止阀 主要外形尺寸和连接尺寸(II型法兰大一级) 型号 公称通径DNmm 尺寸 L D D1 D2 B-f Z-Φd H Do 2-G   W   P BJ41   -16 R   H   C 15 130 95 65 45 16-2 4-14 170 170 3/8 20 150 105 75 55 16-2 4-14 190 190 3/8 25 160 115 85 65 16-2 4-14 205 205 3/8 32 180 135 100 78 18-2 4-18 270 270 1/2 40 200 145 110 85 18-3 4-18 310 310 1/2 50 230 160 125 100 18-3 4-18 358 358 1/2 65 290 180 145 120 18-3 4-18 373 373 1/2 80 310 195 160 135 20-3 8-18 435 435 1/2 100 350 215 180 155 20-3 8-18 500 500 1/2 125 400 245 210 185 22-3 8-18 614 614 1/2 150 480 280 240 210 24-3 8-23 674 674 1/2 200 600 335 295 264 26-3 12-23 818 818 1/2 250 730 405 355 320 30-3 12-25 949 969 1/2
型号 公称通径DNmm 尺寸 L D D1 D2 B-f Z-Φd H Do 2-G   W   P BJ41   -25 R   H   C 15 130 95 65 45 16-2 4-14 233 120 3/8 20 150 105 75 55 16-2 4-14 275 140 3/8 25 160 115 85 65 16-2 4-14 285 160 3/8 32 180 135 100 78 18-2 4-18 302 180 1/2 40 200 145 110 85 18-3 4-18 355 200 1/2 50 230 160 125 100 20-3 4-18 362 240 1/2 65 290 180 145 120 22-3 8-18 400 280 1/2 80 310 195 160 135 22-3 8-18 430 320 1/2 100 350 230 190 160 24-3 8-18 465 360 1/2 125 400 270 220 188 28-3 8-23 550 400 1/2 150 480 300 250 218 30-3 8-25 700 400 1/2 200 600 360 310 278 34-3 12-25 780 450 1/2 250 730 425 370 335 36-3 12-30 900 550 1/2
型号 公称通径DNmm 尺寸 L D D1 D2 D6 B-f Z-Φd H 2-G   W   P BJ41   -40 R   H   C 15 130 95 65 45 40 16-2 4-14 233 3/8 20 150 105 75 55 51 16-2 4-14 275 3/8 25 160 115 85 65 58 16-2 4-14 285 3/8 32 180 135 100 78 66 18-2 4-18 302 1/2 40 200 145 110 85 76 18-3 4-18 355 1/2 50 230 160 125 100 88 20-3 4-18 370 1/2 65 290 180 145 120 110 22-3 8-18 408 1/2 80 310 195 160 135 121 22-3 8-18 436 1/2 100 350 230 190 160 150 24-3 8-23 475 1/2 125 400 270 220 188 176 28-3 8-25 558 1/2 150 480 300 250 218 204 30-3 8-25 720 1/2 200 600 375 320 282 260 38-3 12-30 800 1/2
型号 公称通径DNmm 尺寸 L D D1 D2 D6 B-f Z-Φd H 2-G   W   P BJ41   -64 R   H   C 15 170 105 75 55 55 18-2 4-14 240 3/8 20 190 125 90 68 68 20-2 4-14 280 3/8 25 210 135 100 78 78 22-2 4-14 290 3/8 32 230 150 110 82 82 24-2 4-18 325 1/2 40 260 165 125 95 95 24-3 4-18 360 1/2 50 300 175 135 105 105 26-3 4-18 410 1/2 65 340 200 160 130 130 28-3 8-18 430 1/2 80 380 210 170 140 140 30-3 8-18 465 1/2 100 430 250 200 168 168 32-3 8-18 537 1/2 125 500 295 240 202 202 36-3 8-23 630 1/2 150 550 340 280 240 240 38-3 8-25 790 1/2 200 650 405 345 300 300 44-3 12-25 910 1/2

YJ41W氧气截止阀 不锈钢截止阀

YJ41W氧气截止阀 不锈钢截止阀

YJ41W氧气截止阀  不锈钢截止阀                                       氧气 截止阀 属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,法兰截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
    氧气截止阀 开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。 氧气截止阀 具有以下优点:   1、结构简单,制造和维修比较方便。
  2、工作行程小,启闭时间短。
  3、密封性好,密封面间摩擦力小,寿命较长。   氧气截止阀 主要性能和使用范围: 型号 公称压力 壳体试验压力Ps(Mpa) 气密封试验 适用温度(℃) 适用介质 水 气 YJ41W-25P
YJ41W-40P 2.5 3.8 2.5 2.5 常温 氧气

NKJ61H真空截止阀

NKJ61H真空截止阀

NKJ61H 真空截止阀   真空截止阀关闭件是个阀体,阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
