| 2020-09-13| Post by: katecocks5481

蒸汽疏水阀选型

    疏水阀：双金属片式疏水阀是热静力型疏水阀中结构最坚固的疏水阀。它的优点是：不怕水击，耐高压，体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于80%。该疏水阀适 用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。 双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。 当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把疏水阀阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。一.机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工 作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等

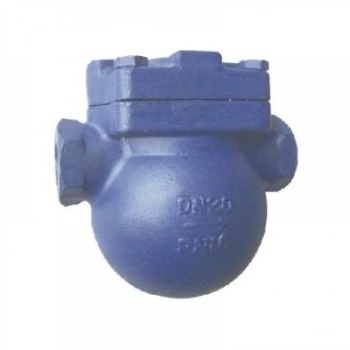

FT14杠杆浮球式蒸汽疏水阀
| 2020-09-13| Post by: CarolynVoss4113

FT14杠杆浮球式蒸汽疏水阀

 四、杠杆浮球式蒸汽疏水阀主要安装连接尺寸（单位：mm） 型   号 公称压力 (MPa) 公称通径 (DN) L H H1 Ф W FT14 1.6 2.5 4.0 15 121 145 51 96 107 20 121 55 25 145 166 100 117 32～50 270 238 158 176 147 FT44 1.6 2.5 4.0 15 150 147 51 96 107 20 150 55 25 160 166 100 117 32～50 270 238 158 176 147 65 270 210 80～100 350 300 190 210 210

STC可调恒温式疏水阀
| 2020-09-11| Post by: AltaKiley79

STC可调恒温式疏水阀

STC可调恒温式疏水阀 可调恒温式疏水阀 概述 ST系列疏水阀 属于热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求调节螺钉进行调节。

STB可调恒温式疏水阀
| 2020-09-10| Post by: AnnelieseYzf

STB可调恒温式疏水阀

STB可调恒温式疏水阀 可调恒温式疏水阀 概述 ST系列疏水阀 属于热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求调节螺钉进行调节。

CS19H/W热动力圆盘式蒸汽疏水阀
| 2020-09-10| Post by: GildaW37ambgng

CS19H/W热动力圆盘式蒸汽疏水阀

CS19H/W热动力圆盘式蒸汽疏水阀 热动力圆盘式蒸汽疏水阀 结构特点：
1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤器和排污。
3、该阀动作灵敏可靠，排水量大。
热动力圆盘式蒸汽疏水阀 工作原理：
    本疏水阀 是利用热动力学特性， 当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。

热动力圆盘式蒸汽疏水阀 主要零件材料
Materal For Main Parts
  主要零件Main Part 阀体Body 阀盖Donnet 阀片Picture 阀帽 材料 Material 铸钢 铸钢 不锈钢Stainless Steel 不锈钢
  热动力圆盘式蒸汽疏水阀 主要外型及连接尺寸
Main External And Connecting Dinensions 产品型号Produstion Type DN 尺寸（mm）Dimensions 螺纹连接 承插焊连接 法兰连接 L H L H d1 t L H D D1 D2 b f Z-φd CS19H 16 C 25 40   CS69H 16 C 25 40   CS49H 16 C 25 40 15 90 80 75 80 23 7 150 110 95 65 45 14 2 4-φ14 20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-φ14 25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-φ14 32 120 138 120 138 42 12 230 138 135 100 78 16 2 4×φ18 40 120 148 120 148 52 12 230 148 145 110 85 16 3 4×φ18 50 140 163 140 163 62 12 230 163 160 125 100 16 3 4×φ18 65 / / / / / / 250 185 180 145 120 18 3 4×φ18 80 / / / / / / 280 285 195 160 135 20 3 8×φ18 100 / / / / / / 310 315 215 180 155 20 3 8×φ18 CS19H-16Z
CS49H-16Z 15 90 80 75 80 23 7 150 110 95 95 45 14 2 4-φ14 20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-φ14 25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-φ14

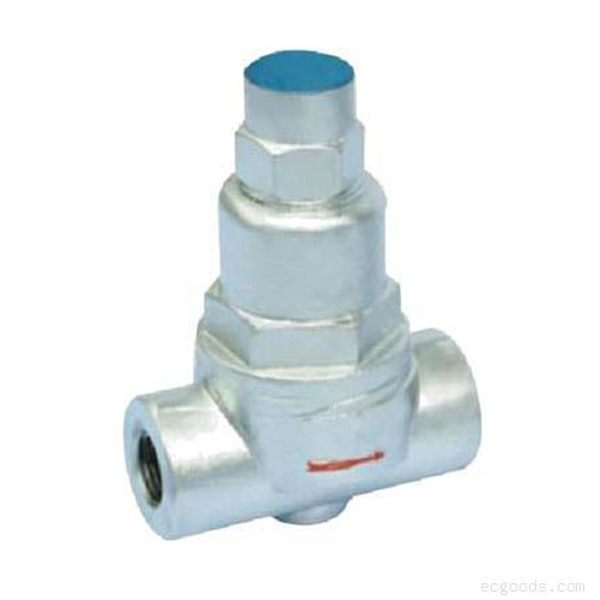

CS17H内螺纹双金属片式疏水阀
| 2020-09-10| Post by: DustyTickell

CS17H内螺纹双金属片式疏水阀

CS17H内螺纹双金属片式疏水阀 内螺纹双金属片式疏水阀 是热静力型疏水阀 中结构坚固的疏水阀 。它的优点是：不怕水击，耐高压，体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% 。
     该疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。
