我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
种类的不同，适用的场合也不同，下面就闸阀、截止阀、蝶阀、球阀等不同种类的阀门，讲叙阀门的特性及常用区域。最后还根据使用要求的不同如何选择阀门，比如按照按防止介质倒流选用阀门、按调节介质参数选用阀门。
单偏心对夹式蝶阀常见的驱动形式有手动、气动、蜗轮蜗杆传动、电动这四种，所以其结构示意图也可分为这四种，分别是手动单偏心对夹式蝶阀、气动单偏心对夹式蝶阀、蜗轮蜗杆传动单偏心对夹式蝶阀、电动单偏心对夹式蝶阀。
蝶阀的名称来源于翼状机构的蝶板。在蝶阀阀体的圆柱形通道内，圆盘形碟版绕着其轴线旋转，只需回转90°即可开闭阀门。蝶阀在管道上主要作切断和节流用。
蝶阀在石油、化工、城市煤气、城市供热、水处理等一般工业上应用很广，也适用于热电的冷凝器及冷却系统。
蝶阀的密封副通常采用橡胶、塑料等弹性密封材料，以及金属对金属密封副形式。对于弹性密封，密封圈可以镶嵌在阀体通道内，也可以镶嵌在碟版周边。当作切断用时，起密封性能大大优于金属密封副，但弹性密封受材料的温度限制。金属密封副虽然能适应较高的工作温度，寿命也比一般弹性密封蝶阀长，但很难做到完全密封，因此，一般多用于节流。用作切断的金属硬密封蝶阀，在国内有十余家阀门厂生产；由于密封副的机构形式不同，其密封性能也各不相同。
蝶阀具有以下优点：
1.体积小，重量轻。与相同压力等级和相同口径的闸阀相比，其重量可以减轻30%~50%.
2.机构简单，启闭迅速。蝶阀零件较少，机构比较紧凑，启时，只需将碟版旋转90°即可。
3.调节和密封性能良好，可实现分级控制流量，调节性能优异。由于采用了橡胶塑料等弹性材料作为密封圈，压缩、回复性能良好，密封性较好。
4.流体阻力和操作力矩较小。根据蝶阀的流阻试验数据，蝶阀的流阻小于除球阀、旋塞阀、平板闸阀等其它类型的阀门。此外，由于关闭碟版受力出于近似平衡状态，用相当小的力矩便可开启阀门，故操作力矩小。
蝶阀的种类很多，根据其机构特点和用途，一般可以分为以下两大类：
1.密封型蝶阀
这种蝶阀在关闭时能够保证完全密封，在管道上可以作为切断用，密封圈通常采用橡胶或塑料制成。但是，目前国内也采用金属材质制成的密封圈，称为双偏心或三偏心，也能保证良好的密封性能，如图2-9所示。
2.非密封型蝶阀
这种蝶阀在关闭状态时不能保证全密封，在管道上只能作为节流用。其密封副材质通常采用的是金属。图2-10所示。作为流量控制用的蝶阀，大多采用金属密封副。
蝶阀和管道连接的方式有对夹式、双法兰式和单法兰式三种，但最常用的是对夹式和双法兰式。
对夹式是用双头螺栓将阀门连接在管道上的两法兰之间。阀体形式可以为单法兰式、无法兰式或U形截面式，如图2-11~图2-13所示。
D71X手动对夹式蝶阀 一、手动对夹式蝶阀 产品概述 软密封中线对夹式蝶阀 ，双偏心法兰式蝶阀 结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

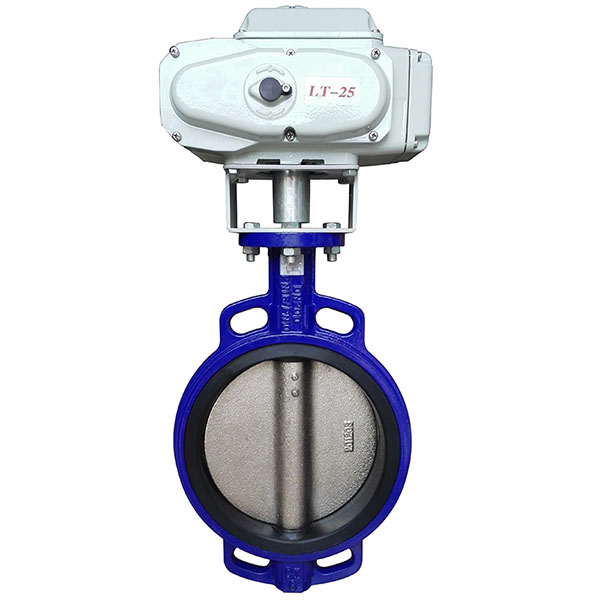

D943H硬密封电动蝶阀 硬密封电动蝶阀 特点
1、尼威蝶阀 结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、尼威蝶阀 采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、尼威蝶阀 的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、尼威蝶阀 结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性 。
硬密封电动蝶阀 采用标准
设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
表中均为无驱动装置重量，WF为对夹式蝶阀，WL为凸耳对夹式蝶阀。20"相当于DN500，根据其公称压力的不同，所以d373h硬密封蝶阀20"重量如下所示：
公称通径
DN 结构长度L 外形尺寸（参考值） 连接（标准值） 参考
重量 Dt343H H Dt343H PN0.6MPa PN1.0MPa mm inch 短 长 H1 A1 B1 D D1 z- d D D1 z- d 50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17 65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20 80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23 100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25 125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40 150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47 200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60 250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95 300 12 178 270 283 800 380 420 440 395 12-22 445 400 12-22 124 350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181 400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260 450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338 500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360 600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540 700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580 800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845 900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050 1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500 1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000
D371X蜗轮对夹式蝶阀 一、蜗轮对夹式蝶阀 产品概述 我公司研制的软密封中线对夹式蝶阀 ，双偏心法兰式蝶阀 结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
