产品特点 CB系列执行器具有输出力矩大、有防爆型、同时具备有源无源阻值信号
输出、常规自带手轮装置、户外型的特点，弥补了CQ系列执行器的不足，扩
大了应用范围。
可定制总线控制，支持考虑Profibus、Modbus、HART等通讯协议。
01、本阀采用耐高温、高压的阀体材料(锻件)，主要用于高温高压管路的场合
02、用户可根据具体工况选择单级或多级节流降压结构，尽量降低流体的冲刷和噪声，达到对流体的稳定调节和提高阀门使用寿命的作用

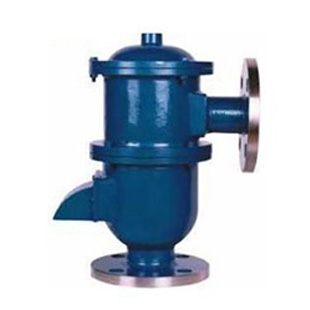

HXF4型带呼出接管阻火呼吸阀 带呼出接管阻火呼吸阀 概述: HXF4型带呼出接管阻火呼吸阀 特点及性能: 带呼出接管阻火呼吸阀 是装在室内固定储罐顶上的接管呼吸作用,它能对石油储罐内外压差进行自动调节、其性能可靠、稳定，完全符合石油工业部SY7511-87部标准。
压差平衡阀的安装须知
1、控制压差调节方法：逆时针方向调节调压阀杆，观察压差；
2、压差平衡阀介质流动方向应与阀体箭头方向一致；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、压差平衡阀 供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;
5、压差平衡阀如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2″球阀 关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门 检查消除堵塞物；
6、压差平衡阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2″球阀 ，以便启动消除堵塞功能。

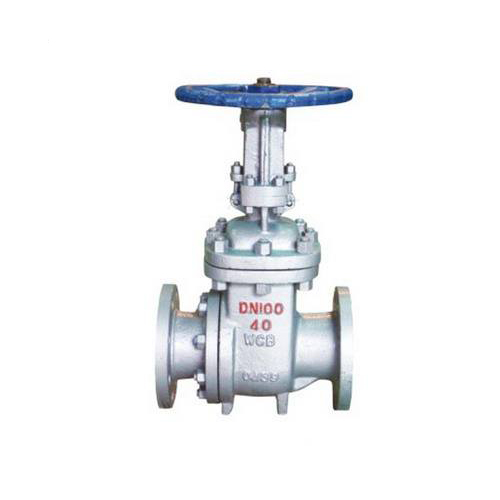

PZ41H排渣闸阀 排渣闸阀 结构特点 型号
Type 公称通径
DN/mm
Nominal
diameter 主要尺寸/mm Main dimensions L D D1 D2 b Z-ød H PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
电动排渣阀
尺寸同上，
高度重量加电动头。
Dimensions of
motor-driven
valve are the
same as the
above with
extra height 50 250 165 125 102 20 4-ø18 335 80 280 200 150 133 22 8-ø18 510 100 300 220 180 150 24 8-ø18 685 150 350 285 240 212 28 8-ø22 790 200 400 340 295 268 30 12-ø22 885 250 450 405 355 320 32 12-ø26 1015 300 500 460 41O 370 34 12-ø26 1190 350 550 520 470 430 38 16-ø26 1350 400 600 580 525 482 40 16-ø30 1460 500 700 715 650 585 46 20-ø33 1820 PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
电动尺寸同上，高度、
重量外加电动装置。
Dimensions
are the same
as the above
With extra
height and
Weight of the
motor 50 250 165 125 102 20 4-ø18 335 80 280 200 150 133 22 8-ø18 510 100 300 235 190 158 24 8-ø22 685 150 350 300 250 212 30 8-ø26 190 200 400 360 31O 278 34 12-ø26 885 250 450 425 370 335 36 12-ø30 1015 300 500 485 430 390 40 16-ø30 1190 350 550 555 490 450 44 16-ø33 1350 400 600 620 550 505 48 16-ø36 1460 450 650 670 600 555 50 20-ø36 1620 500 700 730 660 615 52 20-ø36 1820 PL41H-25
PL941H-25
电动尺寸同上，
高度、重量
外加电动装置。
Dimensions
are the Same
as the above
With extra
height and
Weight of the
mortor 150 400 300 250 212 30 8-ø26 91O 200 500 360 31O 278 34 12-ø26 1100 250 550 425 370 335 36 12-ø30 1430 300 650 485 430 390 40 16-ø30 1558 350 700 555 490 450 44 16-ø33 1678 400 750 620 550 505 48 16-ø36 1830 450 850 670 600 555 50 20-ø36 1990 500 900 730 660 615 52 20-ø36 2160

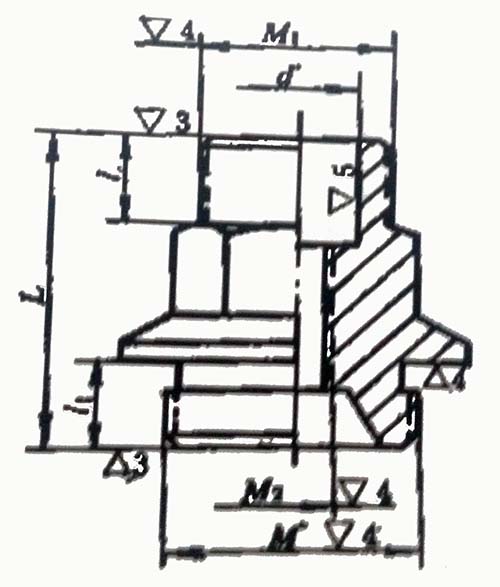

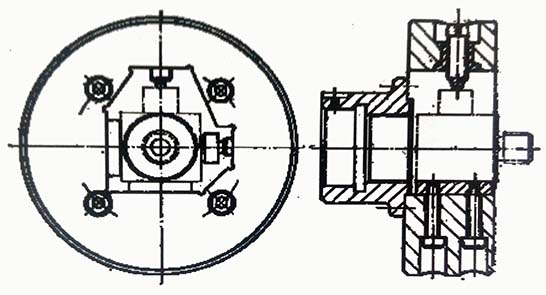

堵盖式阀盖的结构特点及技术要求 堵盖式阀盖属旋转体零件，其结构图如下所示。阀盖两端均有与填料压盖和阀体相连接的外螺纹，中段为六方形，而中腔为填料孔和与阀杆配合的内螺纹孔。
