调节阀的防堵塞（卡）的方法（6种方法）： 1.清洗法，管路中的焊渣、铁锈、渣子等在节流口、导向部位 […]
在现代化工厂的自动控制中，调节阀非常重要。通过接受控制单元输出的控制信号，从而去改变介质流量、压力、温度、液位等工艺参数，可以这么说：调节阀是工艺环路中最后一道闸！因此，如何正确的选用调节阀，以达到最好的控制效果 ?就成了一个最关键的问题。
气动调节阀的工作原理，气动调节阀结构原理 气动调节阀就是指以气源作为动力，以气缸为执行器，4~20mA信号作为驱动信号，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，使阀门呈线性或等百分流量特性做调节动作，从而达到对管道介质的流量、压力、温度等各种工艺参数开关量或比例式调节。气动调节阀具有控制简单，反应快速，且本质安全等优点，并且使用在易燃易爆的场合时，不需要另外再采取防爆措施。
GIQ 气动高真空蝶阀 ■ GIQ 气动高真空蝶阀 ■ GIQ型气动高真空蝶阀 是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。 ■ GIQ
Pneumatic High Vacuum Butterfly Valve ■ GIQ pneumatic high vacuum butterfly valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the butterfly valve opened and closed. It is used to put through or cut off the airflow in vacuum pileline. Applicable medium can be pure air and noncorrosive gases. They may be fitted with signal feedback device and electropneumatic valve positioner. ■ 主要技术性能
Main Technical Performance ■
■
■ 适用范围：Applicability 105～1.3×10-4Pa 阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S. 适用温度：Applicable Temperature -25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶) 气源压力：Mains Voltage 0.4～0.6MPa 安装方向：Mounting Direction 任意 ■ 主要零件材料
Materials of Main Parts ■
■ 阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。
Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton CONSTRUCTION FIGHTS(mm) ■ 外形及连接尺寸(mm)
Overall and Connection Dimensions(mm) Model
型号 DN D Do D1 B H B1 L n-φc GID-40 40 85 70 44 22 162 90 104 4-φ7 GID-50 50 110 90 55 22 175 90 104 4-φ7 GID-65 65 125 105 70 26 198 102 140 4-φ9 GID-80 80 145 125 85 30 208 102 140 4-φ9 GID-100 100 170 145 105 30 220 102 140 4-φ12 GID-150 150 220 195 156 35 272 115 164 8-φ12 GID-200 200 275 250 208 40 330 205 190 8-φ12 GID-250 250 330 300 258 45 335 205 190 8-φ14 GID-300 300 380 350 308 55 426 152 247 8-φ14 GID-400 400 500 465 410 60 520 180 308 8-φ18 GID-500 500 600 565 510 80 643 220 378 12-φ18 GID-600 600 710 670 610 100 760 270 524 12-φ21 GID-800 800 920 815 815 130 962 320 648 20-φ21 GID-1200 1200 1440 1280 1280 150 1360 385 1480 36-φ19

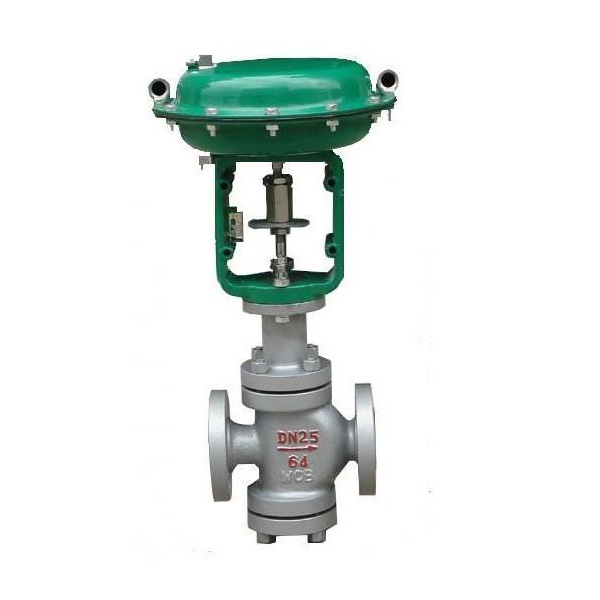

ZJHN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
暖气阀门钥匙 暖气阀门o或s 暖气阀门上的o是英文open的缩写，打开的意思，代表着打开的方向。暖气阀门上的s是英文shut的缩写，关闭的意思，代表着关闭的方向。
表1．可提供的用户选择注：
1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。
3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。
